☉ 概述

歐式電纜分支箱是近年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

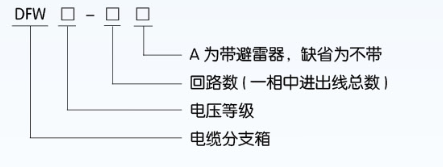

☉ 型號定義

☉ 使用環境

1.環境溫度：最高氣溫+40℃，最低氣溫-30℃；
2.風速：相當34m/sl不大于700Pal；
3.濕度：日相對濕度平均值不大于95%；月相對濕度平均值不大于95%；
4.防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2；
5.安裝地點傾斜度：不大于3°；
6.安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無據烈震動。

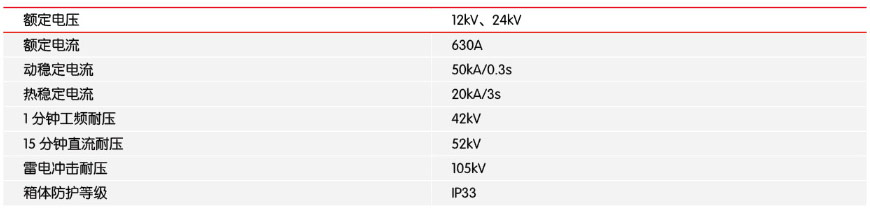

☉ 技術參數

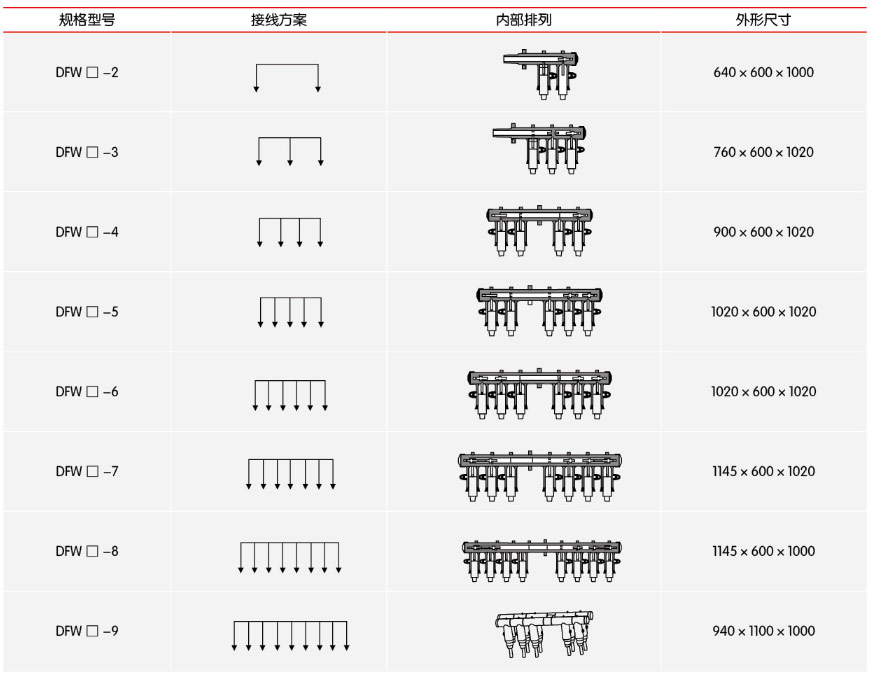

☉ 訂貨編號說明

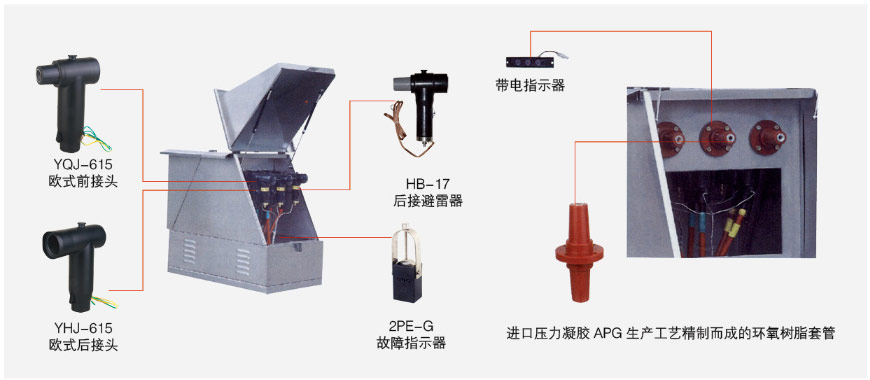

☉ 歐式電纜分支箱結構示例圖

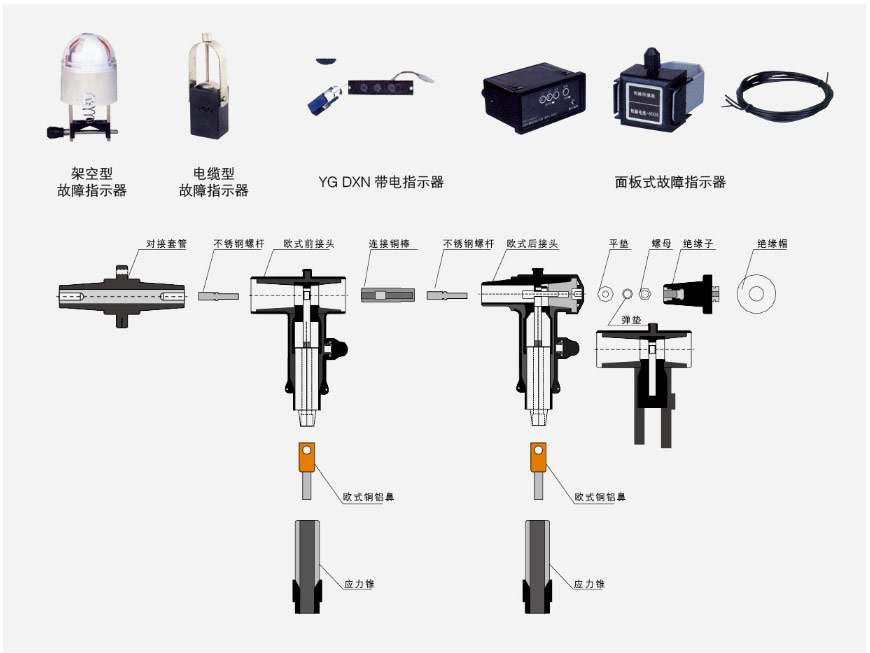

☉ 電纜插頭安裝示意圖
