☉ 適用范圍

KYN28-24開關設備具有各種防止誤操作的功能，包括防止帶負荷移動手車，防止接地開關閉合位置合斷路器，防止帶電合接地開關和防止誤入帶電隔室等功能。KYN28-24開關設備配置性能優良的VS1-24系列高壓交流真空斷路器手車及YD4G-24系列固封式真空斷路器手車。開關設備二次回路配置先進可靠的控制保護元件；母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊，是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。

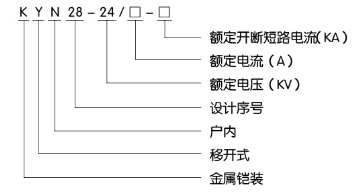

☉ 型號及含義

☉ 產品制造標準

◆ GB311.1高壓輸變電設備的絕緣配合
◆ GB1984 高壓交流斷路器
◆ GB39063.6KV~40.5kV交流金屬封閉開關設備和控制設備
◆ GB/T11022高壓開關設備和控制設備標準的共用技術要求
◆ IEC60694高壓開關設備和控制設備標準的共用技術要求
◆ IEC62271-200：2003高壓開關設備和控制設備第200部分：額定電壓1kV
以上52kV及以下的交流金屬封閉開關設備和控制設備

☉ 正常和特殊使用條件

◆ 正常使用條件
環境溫度：最高溫度：+40℃.最低溫度：-15℃，且在24h內測得的平均值不超過35℃。
濕度條件如下：
一一日相對濕度的平均值不超過95%；月相對濕度平均值不超過90%；

一一日水蒸氣壓力的平均值不超過2.2kPa；月水蒸氣壓力平均值不超過1.8kPa；在這樣的條件下偶而會出現凝露；海拔不超過1000m；周圍空氣沒有明顯地受到塵埃、姻、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；來自開關設備和控制設備外部的振動或地動是可以忽略的；在二次系統中感應的電磁干擾的幅值不超過1.6kV。
◆ 特殊使用條件
在超過GB/T1022規定的正常環境條件下使用時，本公司和用戶可就特殊運行條件進行協商，并達成協議。
為防止凝露現象，開關設備設有加熱器，當開關設備處于備用狀態時即應投入使用。開關設備正常運行時也應注意投運加熱器。

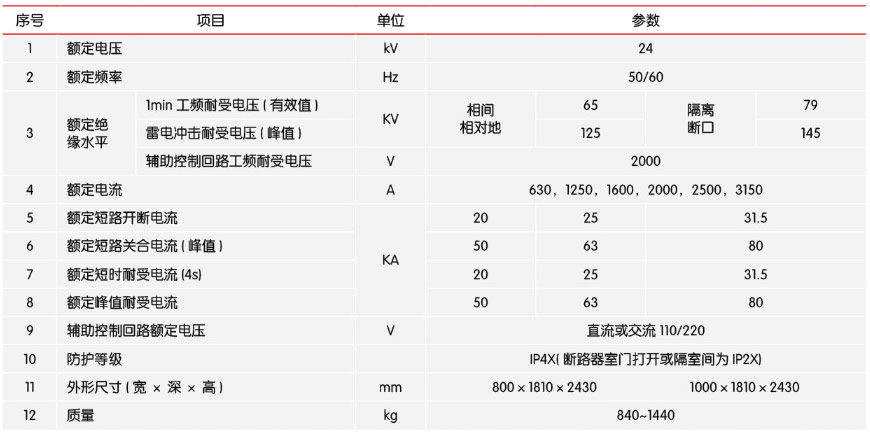

☉ 技術參數件

☉ 結構和工作原理

◆ 結構簡述

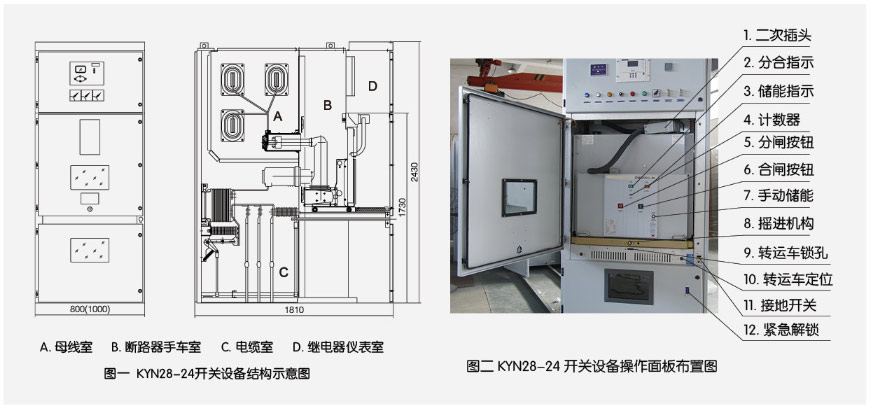

KYN28-24開關設備由柜體和可移開部件（俗稱手車）兩大部分組成。柜體用金屬隔板分成多個功能隔室，如母線室、斷路器室、電纜室和繼電器儀表室等。
開關設備的可移開部件可配置真空斷路器手車、電壓互感器手車、避雷器手車、隔離手車和熔斷器手車等。

☉ 主要結構特點

開關設備可以背靠背組成雙重排列或靠墻安裝，既提高了開關設備的安全性和靈活性，又減少占地面積。

◆ 外殼
開關設備的外殼選用進口敷鋁鋅鋼板，經CNC機床加工，采取多重折邊工藝制作而成。整個柜體具有精度高和很強的抗腐蝕與抗氧化性能，而且由于采用多重折邊工藝，使柜體比其它同類設備柜體整體重量輕、機械強度高，外形美觀。柜體采用組裝式結構，用拉柳螺母和高強度的螺栓連接而成，使加工生產周期縮短，零部件通用性強，占地面積少，便于組織生產。

◆ 手車
手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體配合精度高，機械聯鎖安全、可靠、靈活。手車根據用途不同分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，同規格手車可以自由互換。手車在柜體內有斷開/試驗位置和工作位置，每一位置都分別有定位裝置。
以保證聯鎖可靠。各種手車均采用絲桿推進、退出，操作輕便、靈活，適合值班人員操作。當手車需要移開柜體時，用一臺專用轉運車，就可方便取出，以便進行各種檢查和維護。
當手車用運轉車運入柜體斷路器室時.便能可靠鎖定在斷開/試驗位置，并且柜體位置指示燈顯示其所在位置。只有手車完全鎖定后，才能搖動絲桿推進機構，將手車推向工作位置。手車到達工作位置時，推進手柄操作力突然加大并搖轉不動，其對應位置指示燈便顯示其所在位置。手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘；而且斷路器只有在分閘狀態，手車才能移動。

◆ 隔室

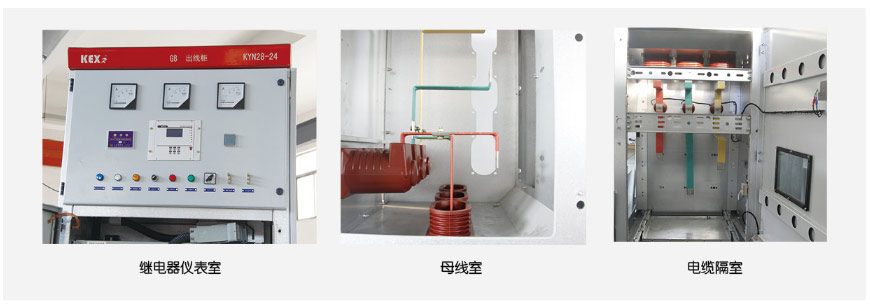

開關設備主要電氣元件都在其獨立的隔室，即：斷路器手車室、母線室、電纜室、繼電器儀表室等。各隔室防護等級都達到IP2X。除繼電器儀表室外，其它三個隔室都分別有泄壓通道。由于采用了中置式形式，電纜室空間大為增加，因此設備可并接多路電纜。
a）母線室隔室A：主母線是單臺拼接相互貫穿聯接，通過分支母線（靜觸頭盒）及主母線絕緣套管固定。主母線和聯絡母線為矩形截面的銅排，用于大電流負荷時采用雙母排。對于特殊需要，母線可用熱縮套管和定制的絕緣罩盒覆蓋。相鄰柜母線間安裝有絕緣套管，如果出現內部故障電弧時，套管能有效把事故限制在隔室內而不向其它柜蔓延。

b）斷路器隔室B：隔室兩側安裝了軌道，供手車在柜內由斷開/試驗位置移動至工作位置。靜觸頭盒的隔板（活門）安裝在手車室的后壁處，當手車從斷開/試驗位置移動到工作位置過程中，靜觸頭盒口上的上、下活門與手車聯動自動打開；當反向移動時，活門則自動閉合，直至手車退至一定位置而安全覆蓋住靜觸頭盒，形成有效隔離。由于上、下活門之間不聯動，在檢修時，可鎖定帶電側的活門，從而保證檢修維護人員不觸及帶電體。在斷路器室門關閉時，手車同樣能被操作。通過門上的觀察窗，可以觀察隔室內手車所處的位置，合、分閘指示及儲能狀況。
c）電纜隔室C：開關設備采用中置式，因而電纜室空間較大。電流互感器、接地開關裝在隔室后壁上（接地開關也可根據客戶需要裝在開關柜的中部），避雷器安裝于隔室后下部。將手車和可抽出式水平隔板移開后，施工人員能從正面進入柜內安裝和維護。電纜室內的電纜連接導體，每相可并接1-3根電纜，必要時每相可并接6根電纜、電纜隔室的柜底配制可卸式開縫的金屬封板或不導磁金屬封板，確保施工方便。
d）繼電器儀表室D：繼電器儀表室內可安裝繼電保護元件、儀表、帶電顯示指示器以及特殊要求的二次設備?？刂凭€路敷設在線槽內，線槽有金屬蓋板，可使二次線與高壓元件隔離。左前側線槽是為控制電纜的引進和引出預留的，底板相應部位開有二次線與電纜穿線孔。在繼電器儀表室的頂板上還留有便于施工的小母線穿越孔，接線時儀表室頂蓋板可翻開，便于小母線的安裝。

◆ 泄壓裝置
在手車室、母線室和電纜室的上方均設有泄壓裝置，當隔室內發生故障產生電弧時，開關柜內部氣壓升高，裝設在前門上的特殊密封圈把柜門封閉起來，頂部裝置的泄壓金屬板被自動打開，釋放壓力和高溫氣體，確保操作人員和開關設備的安全。

◆ 二次插頭與手車的位置聯鎖
開關設備和手車的二次連線是通過二次插頭的聯絡實現的，二次插頭通過一根尼龍波紋伸縮管與手車相聯，二次插座裝設在開關柜手車的右上方。手車只有在試驗/斷開位置時，才能插上或拔除二次插頭。手車進入工作位置時二次插頭被鎖定。配裝合閘閉鎖電磁鐵的斷路器手車，在二次插頭接通之前，手車的合閘機構被電磁鐵鎖定，僅能分閘，無法進行合閘操作。

◆ 帶電顯示裝置
開關設備可裝檢測一次回路運行的帶電顯示裝置，該裝置有高壓傳感器和顯示器兩部分組成。該裝置可以提示高壓回路帶電狀況，還可以和電磁鎖配合，對操作手柄，柜門和鄰柜實現強制閉鎖，達到防止帶負荷移動隔離手車、防止帶電關合接地開關、防止誤入帶電間隔的目的，提高配套產品的防誤性能。

◆ 防止凝露
為了防止在高濕度或溫度變化較大的環境中產生凝露，在斷路器室和電纜室分別裝設電加熱器，以便在上述運行條件下防止絕緣事故的發生。

◆ 接地裝置
在電纜室內單獨設有5×40mm2的接地銅排，且貫穿相鄰各柜并與柜體良好連接，供直接接地之元器件使用。由于整個柜體用敷鋁鋅板相拼連，這樣使整個柜體都處在良好的接地狀態之中，確保運行操作人員觸及柜體時的安全。
