☉ 適用范圍

GB7251.1-2005《低壓成套開關設備和控制設備》

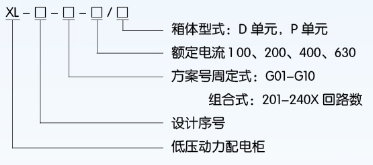

☉ 型號及含義

☉ 使用環境條件
1.海拔高度不超過2000米。
2.環境溫度、周圍空氣溫度不高于+40℃，而在24小時周期內平均溫度不高于+35℃，周圍空氣溫度不低于-100℃
3.空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。相對溫度在最高溫度為+40℃時不超過50%，在最低溫度允許有較高的相對溫度，如+20℃以下時為90%，應考慮到由溫度變化而可能偶然產生一般凝露。
4.用戶有特殊要求時可與制造廠協商解決。

☉ 結構特點
1.本裝置采用落地式安裝，可直接安裝在變壓器下方。柜體采用優質鋼板焊接或組裝而成，刀開關操作手柄裝于柜前右柱上，可以作為切換電源之用。動力配電箱前面裝有一只電壓表。指示匯流母線電壓。動力配電箱前面有門，門打開后，動力配電箱內全部設備敞露，便于檢修維護。本動力配電箱均采用國內自行設計的新型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點，動力配電箱裝有斷路器作為短路保護外，門前可裝操作按鈕。
2.操作方式：手動
3.安裝方式：垂直安裝4.接線方式：固定接線

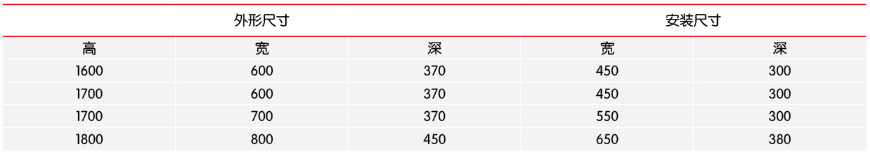

☉ 技術參數

☉ 安裝與使用
1.動力配電箱檢查合格后方可裝箱運輸。當產品送抵目的地后，首先檢查箱是否完整。若動力配電箱不是立即安裝使將產品存放在干燥清潔之處。
2.動力配電箱可按安裝圖進行安裝，基礎槽鋼及螺釘由用戶自備，如系電纜出線，則用戶埋好基礎槽及底糊螺栓外電纜溝。
3.動力配電箱經安裝或檢修后，在投入運行前必須進行一系列項目的檢查和試驗。
（1）檢查內部電器設備和線路是否符合原理圖
（2）檢查并操作開關數次，是否靈活、正常。
（3）檢查并試驗所有的表計及繼電器動作是否準確。

☉ 訂貨須知
一次線路方案
    （1）二次線路系統（原理圖）；
    （2）每只箱內所裝電器設備詳細規格及數量并填寫訂貨規范書；
    （3）聯拼箱的排列及組合圖。

制造廠供貨時提供的文件及附件
    （1）送貨清單。
    （2）產品合格證。
    （3）出廠檢驗報告。
    （4）產品說明書
    （5）一次系統圖、控制原理圖和二次接線圖。

    （6）柜門鑰匙、操作手柄及合同規定的備品備件。

    （7）主要元件的使用說明書。
