☉ 產品概述

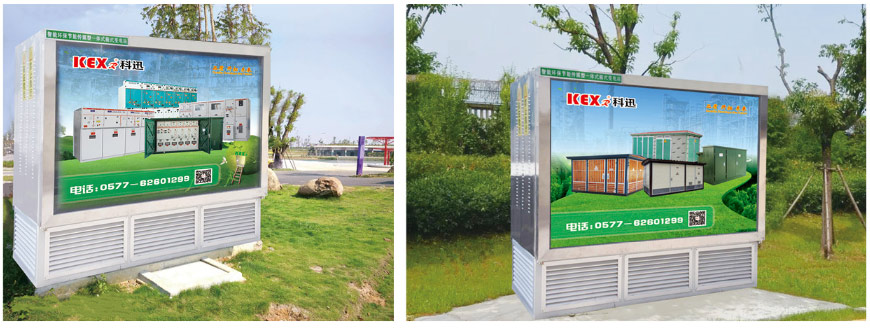

景觀型地埋式變電站（以下簡稱：地埋式箱變）主要由地下式變壓器和廣告燈箱式的戶外開關設備組成。地下式變壓器是由變壓器、離壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備與一體的混合結構，安裝在地面。箱體內部為離低壓開關柜，兩側為廣告燈箱，具有極值的視覺效果。
景觀型地埋式變電站符合城市生態設計理念，占地面積小，美化環境，適用于城市交通主干道、住宅區、機場、車站、離速公路等場所，將成為城市配網設備的改造趨努。與傳統箱變相比，具有以下顯著的優點：

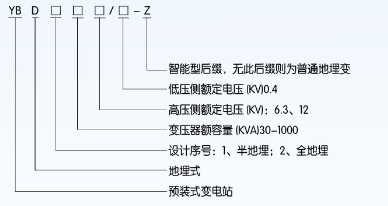

☉ 型號及含義

☉ 高可靠性
地埋式箱變所選用的地下式變壓器箱體外充采用防腐不銹鋼制作、全密封，離低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式保證了地埋式變壓器的防腐和密封能力.整體防護等級達IP68.可短時浸沒在水中運行。
高壓保護配置靈活。既可選用SF6全絕緣環網柜對其進行保護，也可在地下式變壓器前端采用油浸式負荷開關+插入式和后備熔新器方式進行全范圍保護。在變壓器發生故障時，可迅速切斷故降點，不影響整體線路運行。
地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨、防水功能，側部及底部用特種防水材料處理，電纜進出線孔潤均采用洛克塞克防水系統，確保滲水不能侵入。地坑內部安裝有內外自動換熱系統，底部安裝有自動排水控制系統。
地埋式箱變可以浸沒在水中運行，能抵御洪澇災害，所有各項措施保證地埋變20年的使用壽命，可實現免維護、免檢修，有效地提離了供電系統的可靠性。

☉ 節能降耗
節能降耗已成為全社會的共識，地埋式箱變優先選用的地埋式變壓器為低損耗產品，可根提用戶供求選用S11系列、S13系列、SBH15系列等低損耗變壓器。

☉ 降低噪聲
眾所周知，箱式變電站對周圍居民的影響最主要的因素可以說是變壓器的燥聲。變壓器的聲源主要來自鐵心，安裝在普通箱變里的變壓器離地離地高度一般在1.2m左右，如果箱變安裝在離居民窗口較近時，在夜深人靜時其燥聲不可避免的會傳入居民室影響人們的睡眠。而一旦將變壓器或箱變整體安裝在地下，其燥聲可以明顯下降，對居民幾乎沒有影響。

☉ 美觀與環境協調
一般的箱變占地面積較大，灌以很好的與周邊環境協調。特別是在一些高檔的生活小區，雜處在小區的配電設施或箱式變電站不能與小區環境相協調，影響到小區整體的美觀，甚至?xí)薯懙礁郊潜P的銷售。而地埋式箱變因?yàn)閷⒆儔浩靼惭b在地下，不會影響到周邊環境。安裝在地面的配電箱由于其體積小，設計靈活，很容男與周圖環境相協調。如在生活小區里，地面的配電箱可以與小區綠化配套，成為小區最致的一部分；如在城市主干道和高速公路。

☉ 為客戶創造價值
景觀型地埋式變電站可完全在工廠預制，生產周期短，投資小，見效快。
景觀型地埋式變電站造型美現、易與周圍環境相協調。安裝在生活小區，不但不影響周圍樓盤的銷量，提升小區的品位。
安裝在城市主干道及高速路上的地埋式箱變，地面上為廣告燈箱式的開關設備，其廣告燈箱位將長期的廣告益。

☉ 自動化程度高
景觀型地埋式變電站可通過采用GPRS 無線網絡技術的綜合測控裝置，向控管人員報告地下式組合變壓器和高、低壓開關設備的運行狀況，極大的方便了對變電站的操控和使用

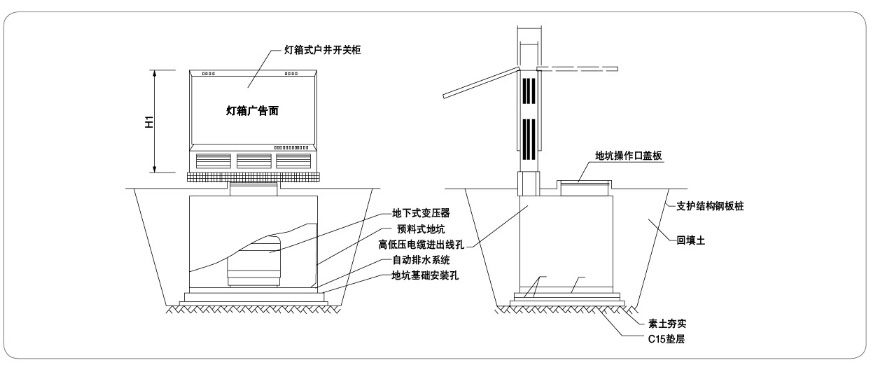

☉ 半地埋結構箱變安裝示意圖

說明：
1、以上尺寸僅作為參考，實際尺寸請以訂貨時廠家提供的圖紙為準；
2、產品由地下式變壓器、燈箱式戶外開關柜和預制式地坑組成。是在工廠預先裝配完成的成套設備，燈箱式開關柜外殼采用不銹鋼制作；
3、預制式地坑為全密封防水設計，地坑上蓋表面鋪貼廣場地磚裝飾，地坑下部箱體為金屬結陶依據GB/T19285《埋地鋼質管道腐蝕工程儉驗》的要求進行防腐處理；
4、地坑上蓋設置可打開的檢修孔，檢修孔打開后有氣缸支撐定位，通過檢修孔可觀察、操作地下式變壓器工進入地坑進行電纜安凌連接。
5、建議根據地坑基礎尺寸預埋接爆螺栓，等地坑就位、固定后，按地平線回填土，然后種植草皮。

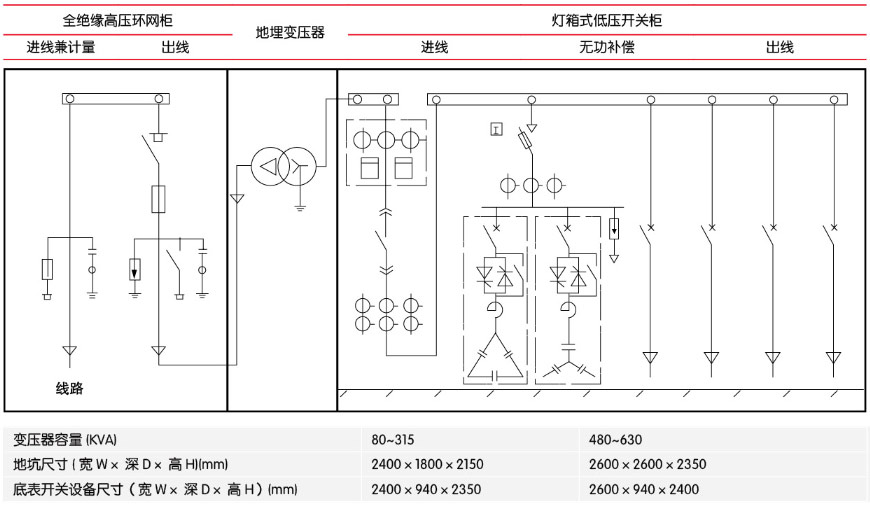

☉ 高壓環網柜+地埋變壓器+低壓計量

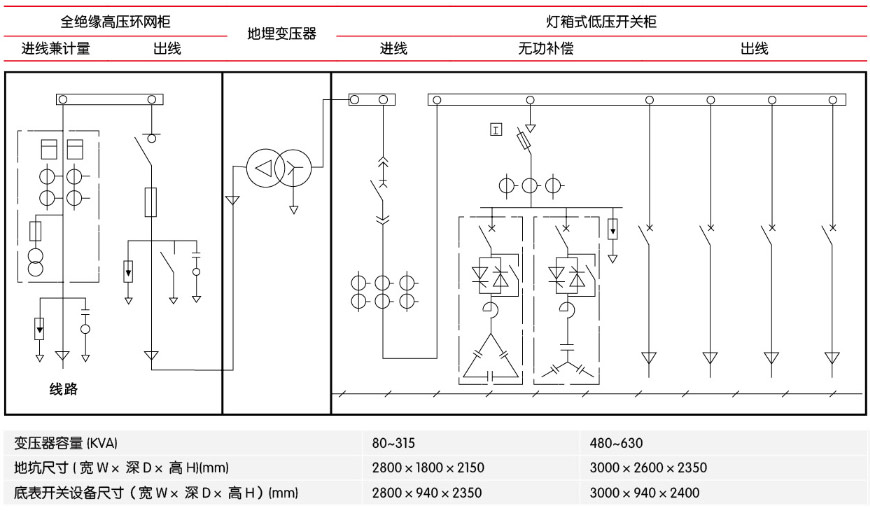

☉ 高壓環網柜+高壓計量+地埋變壓器+低壓饋線
