☉ 產品概述

預裝式變電站（以下簡稱箱變）由高壓開關設備、變壓器、低壓開關設備三個部分組成，總體布置有組合式和一體式（俗稱歐變）。所謂組合式是這三個部分各為一室而組成“目”或“品”字形布置，一體式足以變壓器為主體，高壓負荷開關及熔斷器等裝在變壓器箱體內，構成一體式布置。

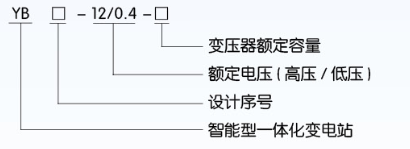

☉ 型號及含義

☉ 功能與特點
1.高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；
2.高、低壓保護完善，運行安全可靠，維護簡單；
3.占地少、投資省、生產周期短、移動方便；
4.接地方案靈活多樣；

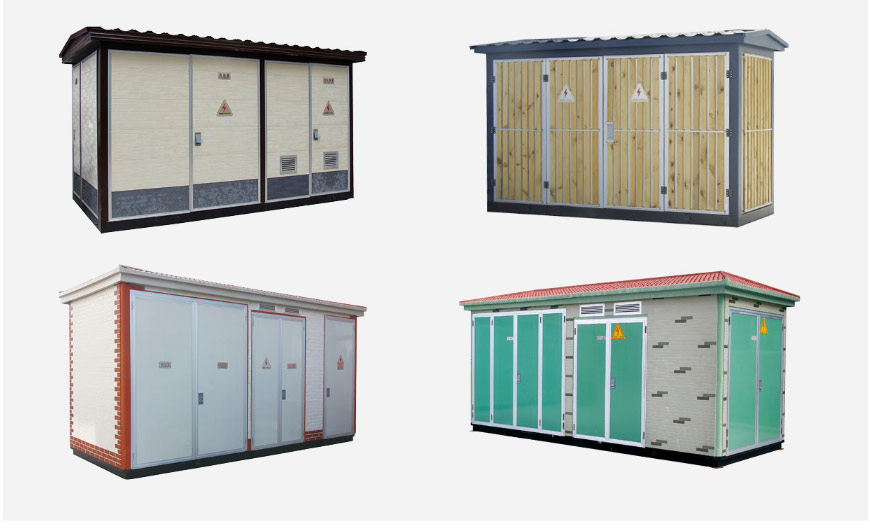

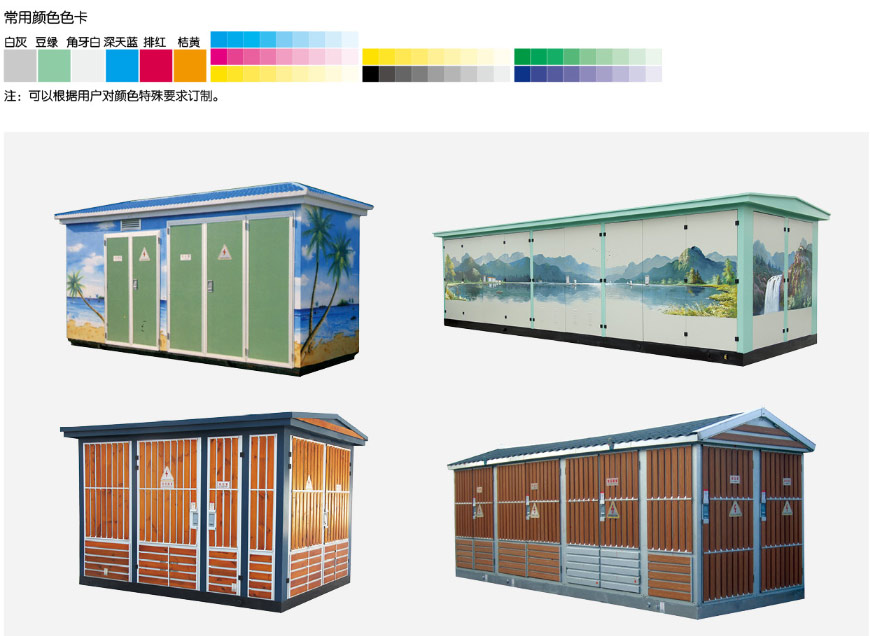

5.結構獨特：獨特蜂窩式結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼合金、鋁合金、冷軋板、彩鋼板、貼瓷磚、貼木條、新型環保材料、表面水彩畫可選；

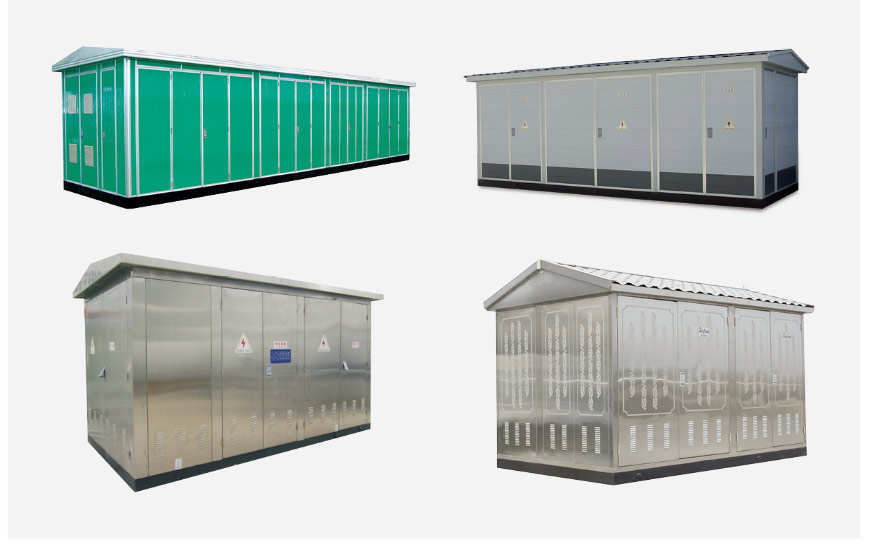

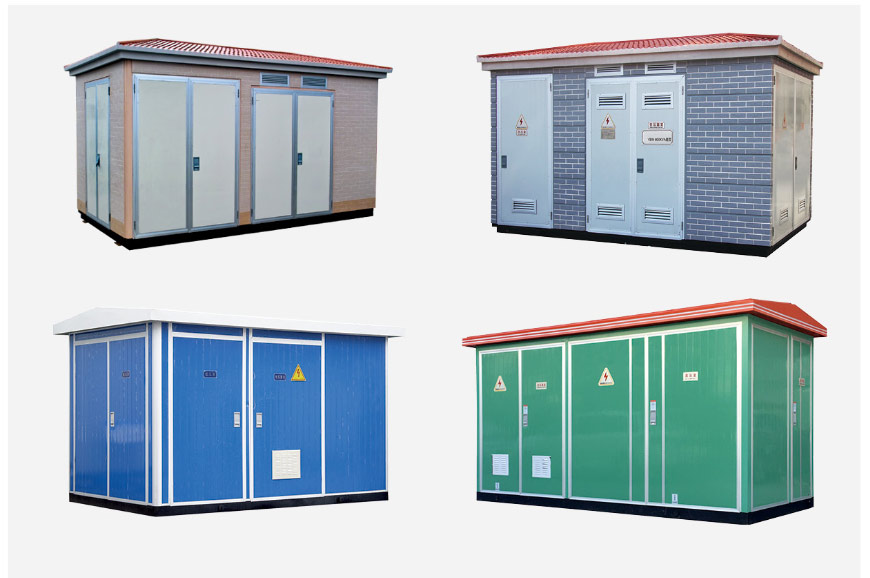

6.型式多樣：通用型、別墅型、緊湊型多種樣式；
7.高壓環網柜內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢測具備“四遙”功能，便于配網自動化升級。本系列廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

☉ 使用環境條件
◆ 海拔高度不超過4000m；環境溫度：-25℃-40℃；
◆ 相對濕度：日平均值不大于95%，月平均值不大于90%；
◆ 安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

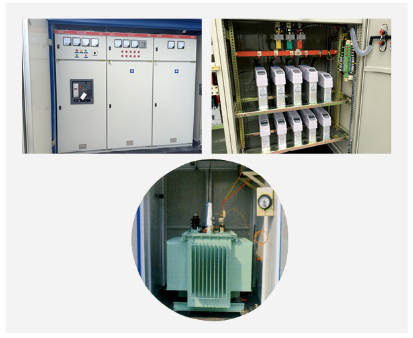

☉ 產品介紹

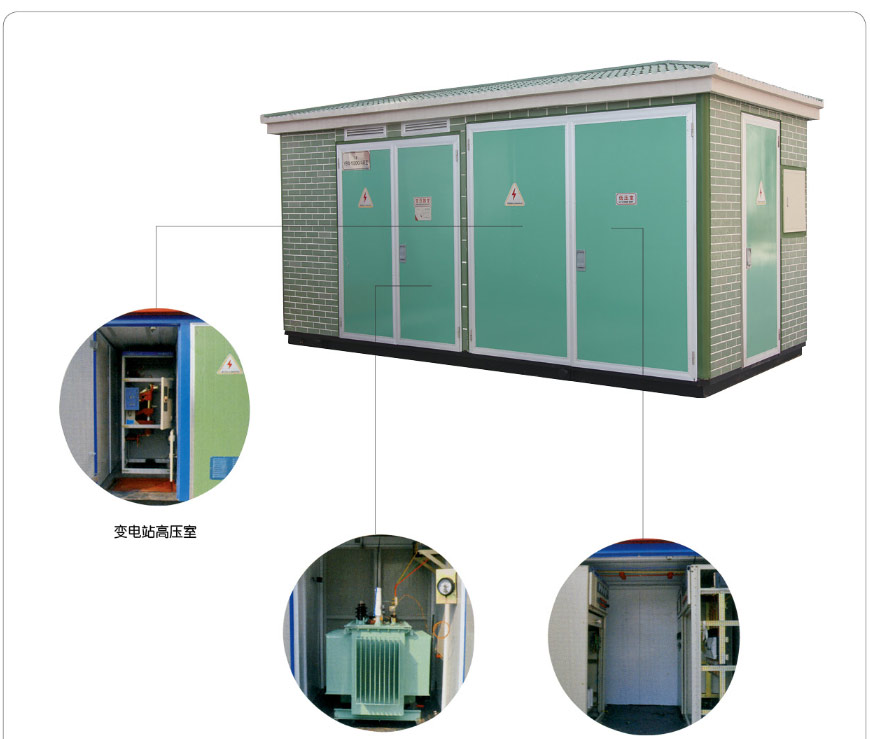

整體結構
a、產品主要分：高壓開關室、變壓器室、低壓開關室三部份，三部份可分體運輸。
b、產品采用獨特的大循環散熱設計保證產品溫升水平，各室之間單獨密封不會形成各室之間的熱交換。
C、產品外殼采用優質不銹鋼板制作。鋼板結構的各個零部件均經過特殊的防腐處理，不銹鋼板結構具有極強的耐腐蝕能力和良好的機械強度。
d、產品可直接安裝在戶內，不需要另外建筑基礎，節約成本及空間，安裝方便。

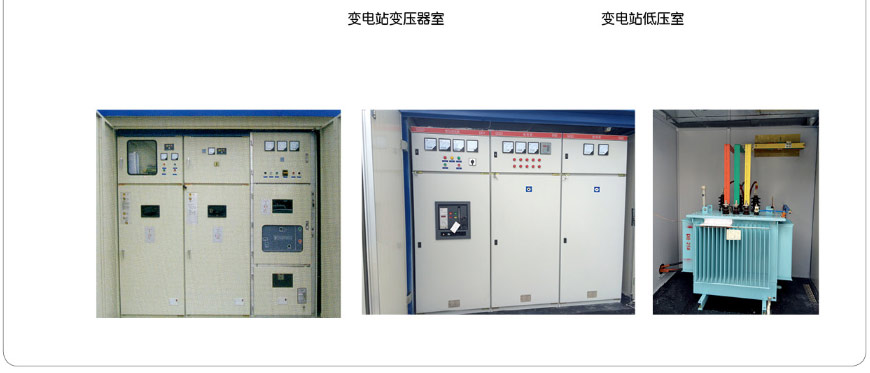

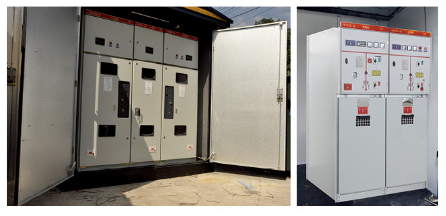

◆ 高壓室
高壓采用本公司自主研發的SF6充氣開關柜，把所有開關設備、母線等密封在密閉的不銹鋼箱體內，外部無裸露帶電體。運行安全、可靠性高全模塊化設計，所有模塊都可根據用電要求實現側出線及頂部擴展的連接方式，最大限度的滿足供電方案的需要。
◆ 低壓室
低壓側進出線均采用新型塑殼斷路器，開關體積小、無飛狐、更換方便；多功能智能綜合保護控制器及新型集成無功補償裝置。
◆ 變壓器室
變壓器采用環氧樹脂全絕緣變壓器，絕緣耐熱等級為F級，變壓器無任何助燃材料，在運行中不產生任何不利于環境的氣體或其他中間產物，具有良好的阻燃，環保、節能等特性。
◆ 內部連接
變壓器與中式固體開關之間采用本公司的固體絕緣電纜附件連接，安全可靠，全絕緣。

☉ 高壓側
智能型一體化變電站高壓一般采用負荷開關—一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kVA以上的變壓器，可選用ZN12，ZN28，VS1等真空斷路器保護。

☉ 用途
廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

☉ 執行標準
本產品符合下列標準：GB/T17467-1998《高壓/低壓預裝式變電站》
DL/T537-93《6-35kV箱式變站訂貨技術條件》

☉ 低壓側

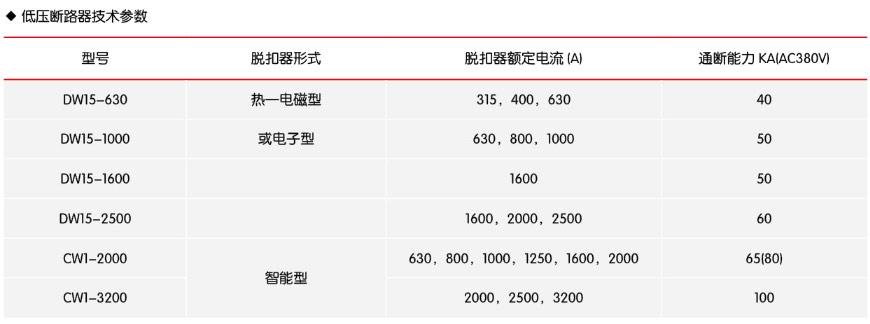

低壓側主開關采用萬能式或智能式斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、飛弧短，最多可達30回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
☉ 變壓器
智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕小性兒或NOMEX紙絕緣環保型干式變壓器，底部配有小車，變壓器可方便地進出。

☉ 技術參數

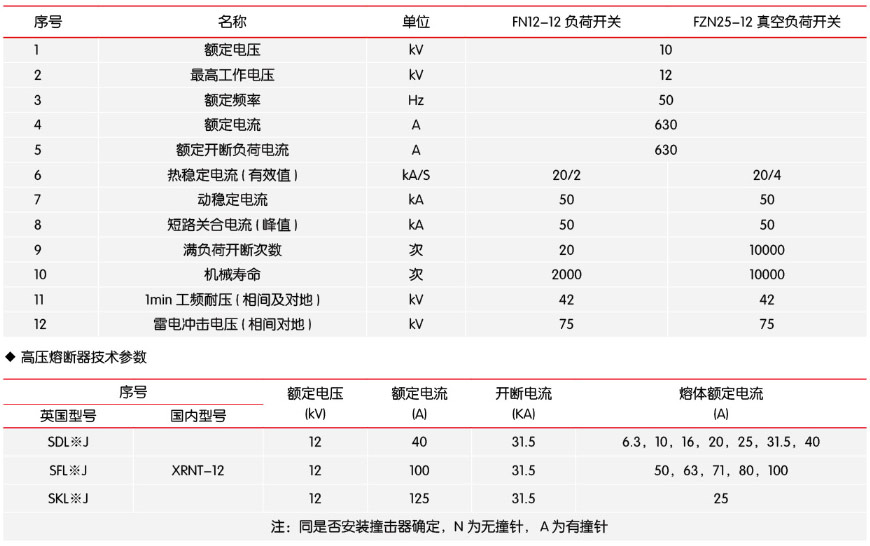

◆負荷開關技術參數

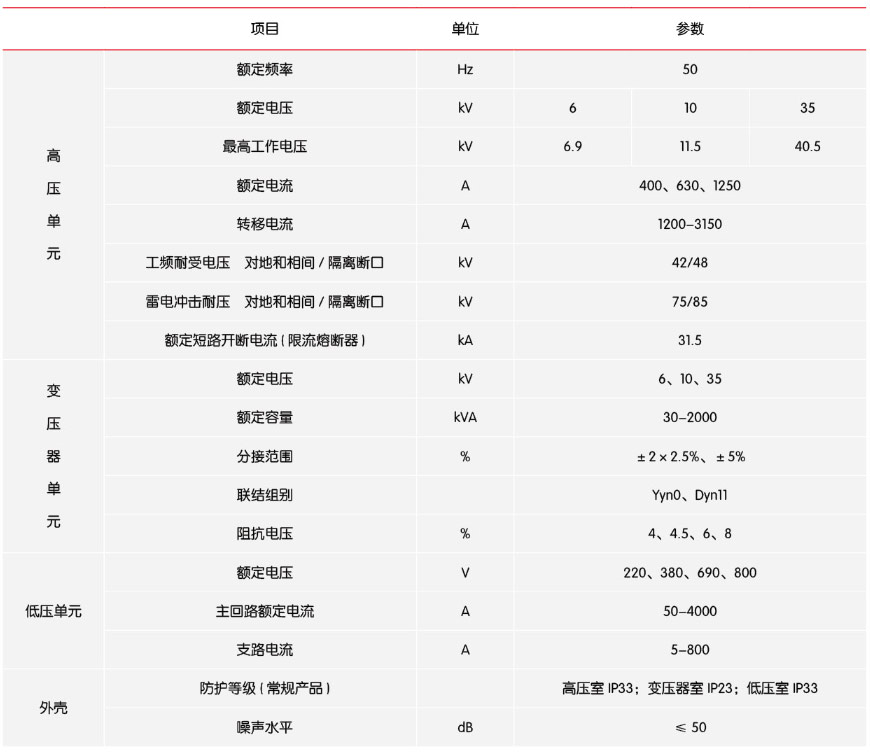

☉ 性能參數

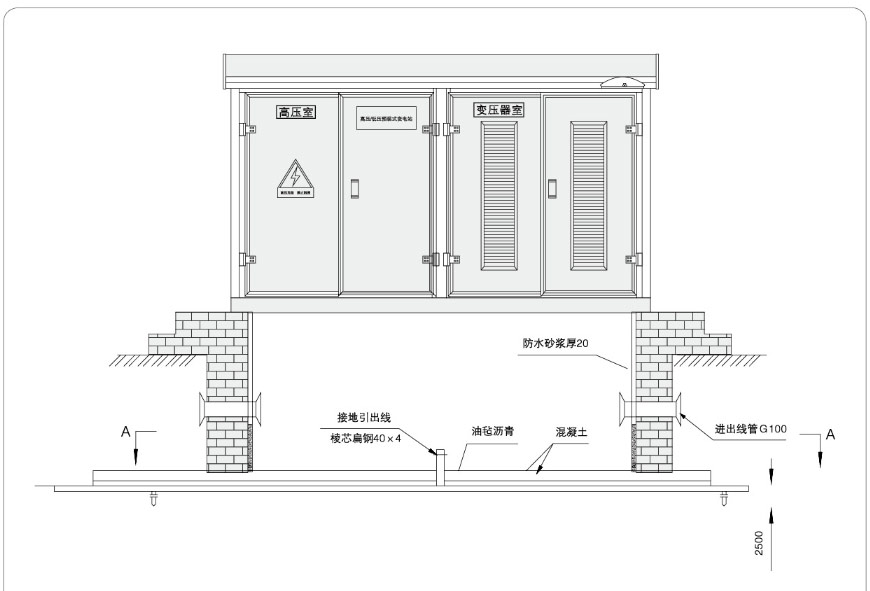

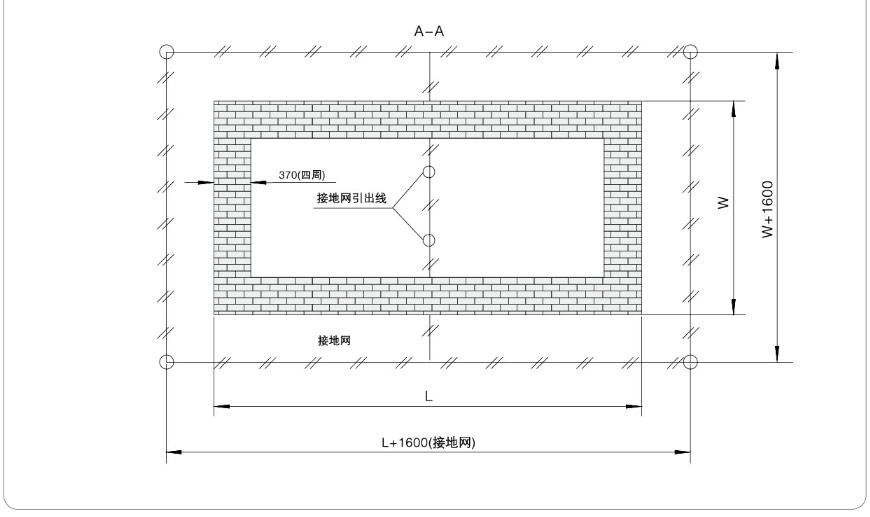

☉ 基礎圖與平面布置圖

1）.基礎平面應找平坦之處；
2）.基礎內的預埋鋼管根數及方位由用戶根據進出電纜的根數及方位確定；
3）.基礎內的電纜應有支架固定，預埋鐵件及支撐件應接地；
4）.接地棒根數由土壤情況確定，一定要保證接地電阻小于4Ω；
5）.接地極與接地線連接處須焊接且刷瀝青防腐；
6）.踏步臺階的位置用戶根據箱變開門的位置自定；（參照平面布置）
7）.地坑深度及其它尺寸可視安裝條件確定；
8）.基礎圖僅供參考，用戶可根據實際情況修改。

☉ 安裝、使用與維修
智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項規定外，還注意以下事項：
1）.用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當?shù)膱?chǎng)所。
2）.產品應采用專用吊具底部起吊。
3）.產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜。
4）.產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地、所有接地應共用一組接地裝置，其接地電阻應小于4歐姆，從接地網引至本產品的接地引線應小于2條。
5）.產品在安裝完畢或維修后，投運前應時行如下項目的檢驗和試驗：
（1）變電站內是否清潔；
（2）操作機構是否靈活；
（3）主要電器的通斷是否靈活可靠；
（4）電器輔助觸的通斷是否可靠準備；

（5）表計及繼電器動作是否準確無誤；
（6）儀表及互感器的變化及接線極性是否正確；
（7）所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
（8）母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠；

（9）電器的整定值是否符合要求，熔斷器熔芯規格是否正確；
（10）主電路及輔助電路的接點是否符合電氣原理圖要求。
6）.維修
（1）產品中所有元件安各自的技術要求維護；
（2）若選用的變壓器為油浸式，每年應按規格至少進行一次油樣分析檢查；
（3）運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及進檢修或更換。
（4）低壓開關設備自動跳閘原因，待排除故障后，方能重新投運；
（5）避雷器每年應在雷雨季節到來之前進行一次預防性試驗；

產品附有裝箱單、合格證、安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品備件。
