☉ 適用范圍

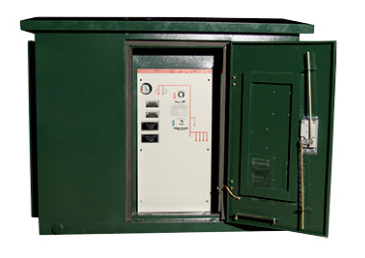

我公司自主研發生產的KXRM6-12型充氣式SF6金屬封閉全絕緣系列環網開關柜，已經國家高壓電器試驗中心型式試驗和浙江省高新科技技術項目被列為浙江省高新科技產品。廣泛用于10kV/6K配電系統，是城鄉各類用戶變配電系統的首選開關產品。
開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。
KXRM6-12型充氣式環網柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。KXRM6-12型充氣式環網柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。
KXRM6-12型充氣式環網柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。
KXRM6-12型充氣式環網柜執行GB標準。在室內條件下（20℃）運行的設計壽命超過30年。

☉ 模塊化的設計

KXRM6采用模塊化的設計方案，其基本模塊單元為負荷開關模塊、組合電器模塊及其它特殊功能模塊。這些模塊任意組合就形成了共箱式結構。在組合模塊里，任意一個功能與基本模塊內部結構大致相同。

☉ 正常使用條件

XRM6適用于高低溫（+40℃~-40℃）、潮濕、多塵、鹽污、礦山、高海拔（l000米）等各種環境，
24小時內的短時浸水不影響使用。
注：如果更高海拔地區，請注明具體海拔高度。

☉ 產品符合標準
1.國際標準
IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694等。
2.中國標準
GB3804、GB3906、GB11022等。

☉ 主要特點
·  KXRM6-12型充氣柜SF6氣體作為滅弧及絕緣介質。
·  開關柜為全密封、全絕緣結構；母線、開關及帶電部件完全封閉在不銹鋼殼體中。
·  腔體充以1.4bar的SF6氣體，防護等級達到，P67：整個開關裝置完全不受外部環境條件的影響，即使在短時水浸等極端情況下也能保證
開關正常運行，產品終身免維護。
·  開關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。
·  所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。
·  開關柜分為固定單元組合和可擴展單元組合兩類。
·  開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。
·  柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方。
·  開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。

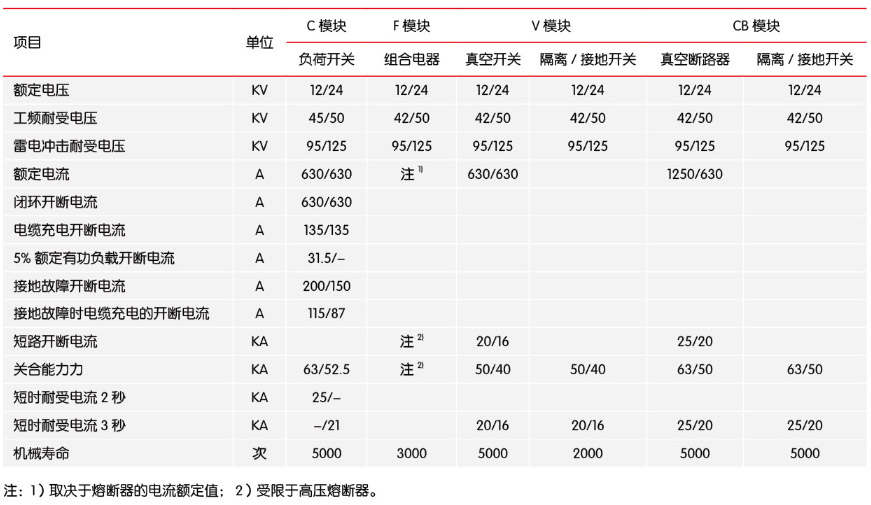

☉ 主要技術參數

KXRM6的每個模塊具有下列配置
1.D柜配置
見“不帶接地刀的電纜連接模塊”中標準配置與特性
2.C柜配置

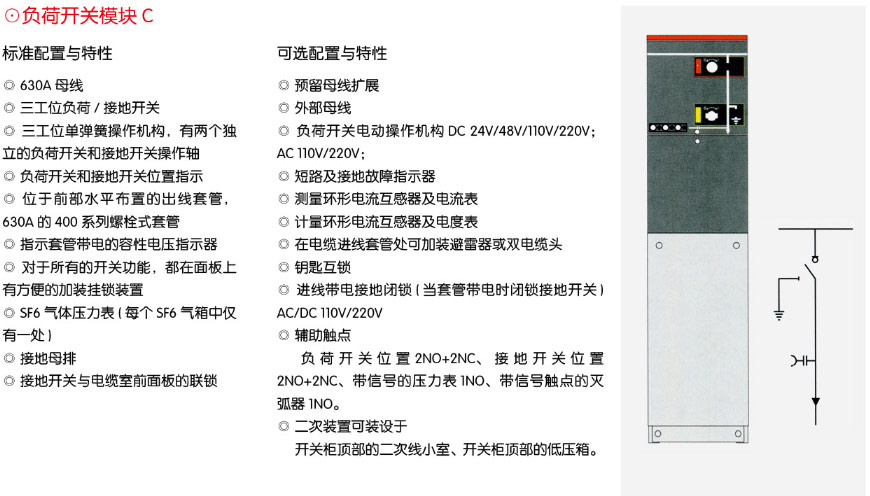

見“負荷開關模塊”中標準配置與特性
3.F柜配置
見“真空開關模塊”中標準配置與特性

KX-RM6標準組合還提供下列配置

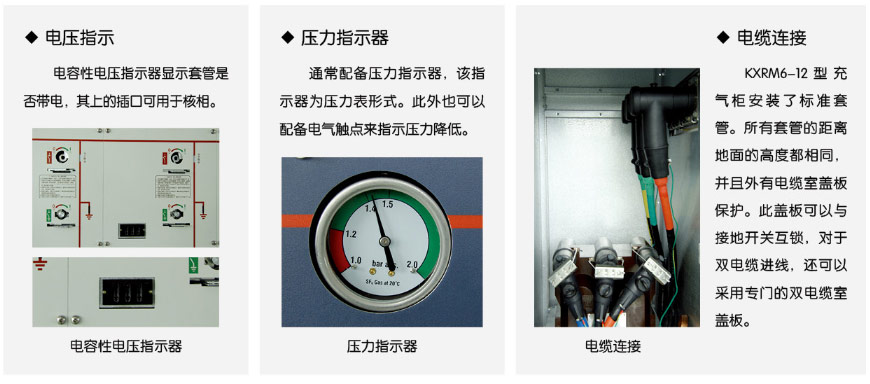

1.進線套管的電容性的電壓指示器
2.每個氣室安裝一個監測SF6密度的壓力表計
3.吊裝用的吊耳
4.操作手柄

☉ KXRM6靈活擴展型
KXRM6靈活擴展型 KXRM6靈活擴展型的重量表（這些重量沒有考慮附件）
C      負荷開關模塊                                                          寬度-325mm 1.標準1路13kg

F      負荷開關熔斷器組合電器模塊                                    寬度-325mm 2.6路大約是570-800kg

D      不帶接地刀的電纜連接模塊                                      寬度-325mm 3.2-3路和4路類似SGFR6的重量

De     帶接地刀的電纜連接模塊                                         寬度-325mm 4.M表計柜大約是250kg

SL     母線分段開關模塊（負荷開關）                                寬度-325mm

SvBr  母線分段開關模塊（真空開關） KXRM6靈活擴展型的重量表（這些重量沒有考慮附件）

Sv 總是跟母線提升模塊Br 在一起                              寬度-650mm ? 標準1路13kg

V       真空開關模塊                                                         寬度-325mm ? 路大約是570-800kg

M表計模塊                                                                     寬度-696mm ? 2-3路和4路類似SGFR6的重量

CB     真空斷路器模塊                                                     寬度-696mm ? M表計柜大約是250kg

Be     母線接地模塊                                                        寬度-325mm

注：?jiǎn)蝹€(gè)GSFR6靈活擴展型模塊必須加擴展頭后才能使用。

☉ 變壓器、線路保護

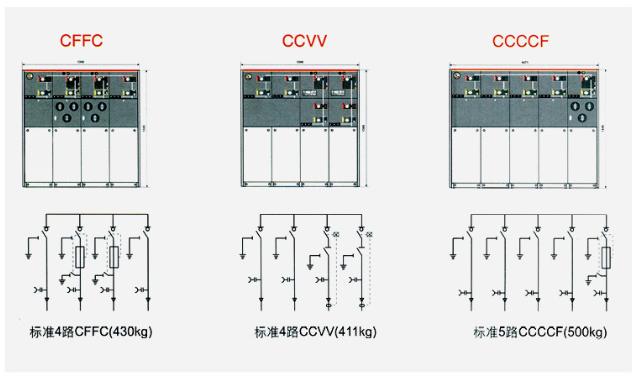

KX-RM6單元組合型
KXRM6單元組合型提供了兩種變壓器保護方式，負荷開關熔斷器組合電器和具有繼電器保護的斷路器。

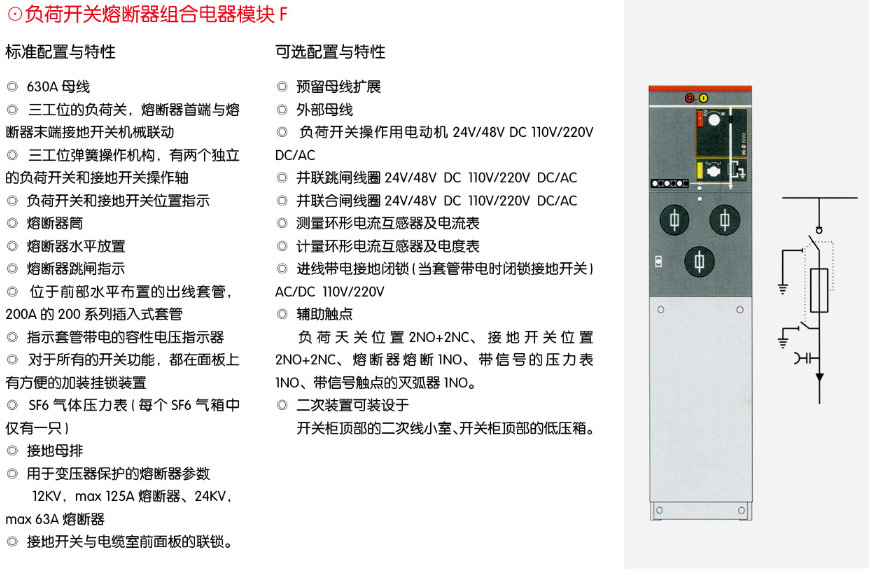

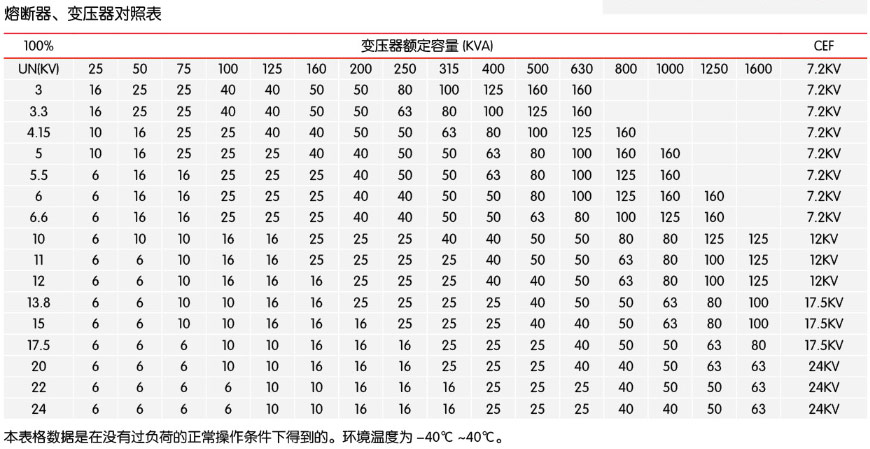

使用負荷開關熔斷器組合電器模塊
1.變壓器保護為限流高壓熔斷器與負荷開關的組合。熔斷器室將安裝在一個位于單元前部獨立的有閉鎖的外殼后面。負荷開關使用彈簧儲能機構，該機構可同由熔斷器撞針?biāo)|發。
2.為了便于熔斷器的更換，可以使用操作手柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構前置，保證了整個系統的防水性能。

☉ 方案說明
◆ 方案一SA+CCF+
· 母線安裝避雷器且予留擴展。
注：開關單元數不小于3。

◆ 方案二CCF+
· 進線安裝避雷器且予留擴展。

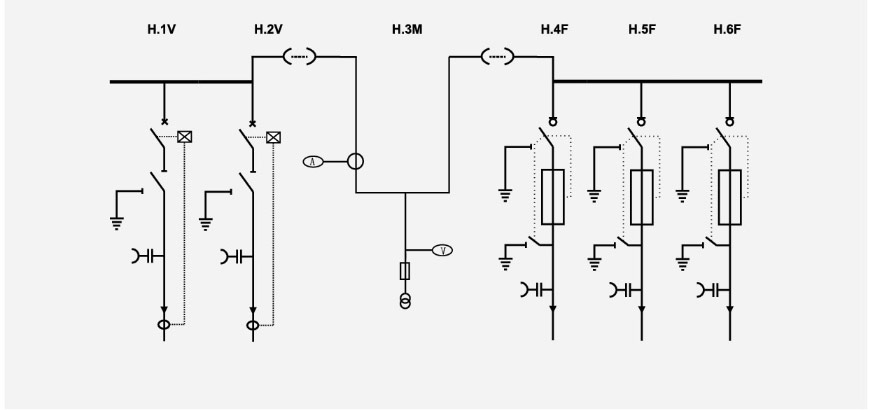

◆方案四 VW+M+FFF
·高壓側計算

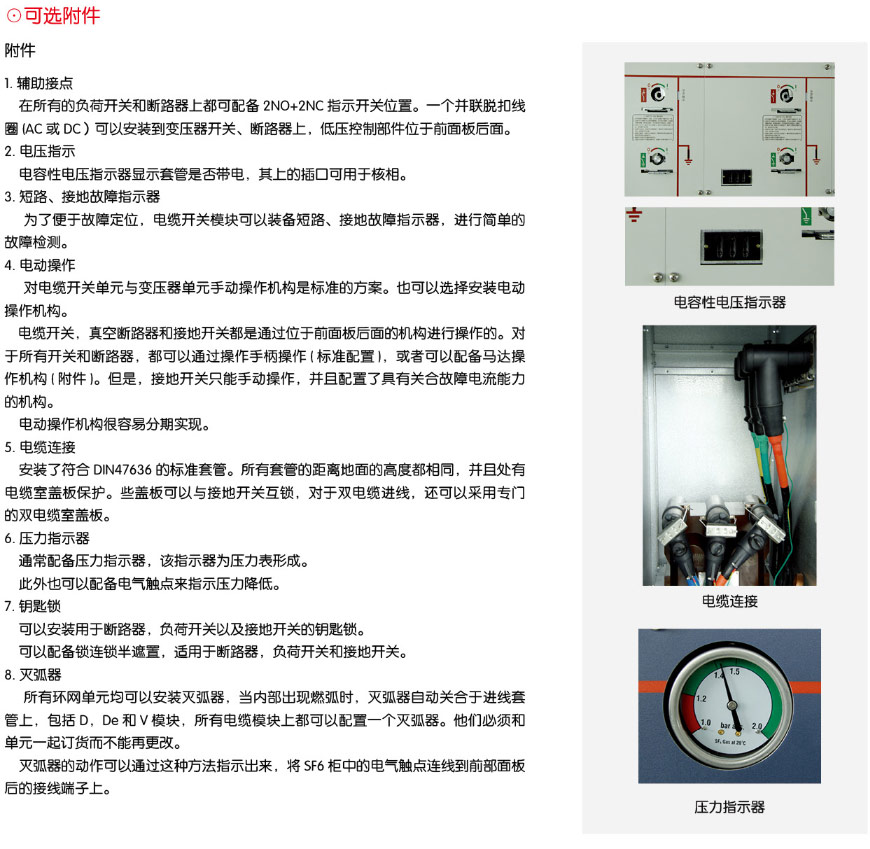

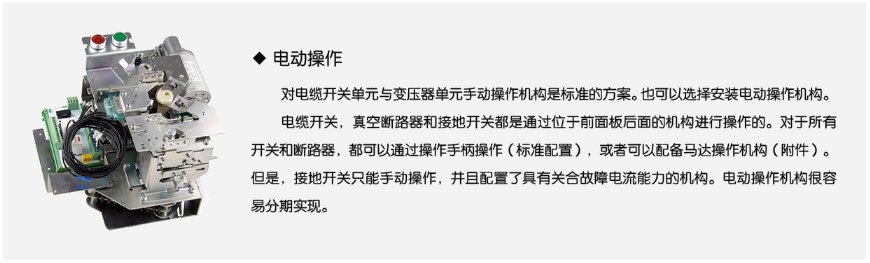

☉ 附件
◆輔助接點
在所有的負荷開關和斷路器上都可配備2NO+2NC指示開關位置。一個并聯脫扣線圈（AC或DC）可以安裝到變壓器開關/斷路器上。
低壓控制部件位于前面板后面。

◆滅弧器
所有KXRM6-12型充氣式環網單元均可以安裝滅弧器，當內部出現燃弧時，滅弧器自動關合于進線套管上，KXRM6-12型充氣式開關和包括D、De和V模塊的KXRM6-12型充氣式開關柜的所有電纜模塊上都可以配置一個滅弧器。他們必須和單元一起訂貨而不能再更改。
滅弧器的動作可以通過這種方法指示出來將SF6柜中的電氣觸點連線到前部面板后的接線端子上。

◆底座
KXRM6-12型充氣式開關柜可以安裝在單獨的底座上。該底座的設計在兩端和后面都預留了電纜入口。兩種不同的高度分別為272mm和450mm可供選擇。

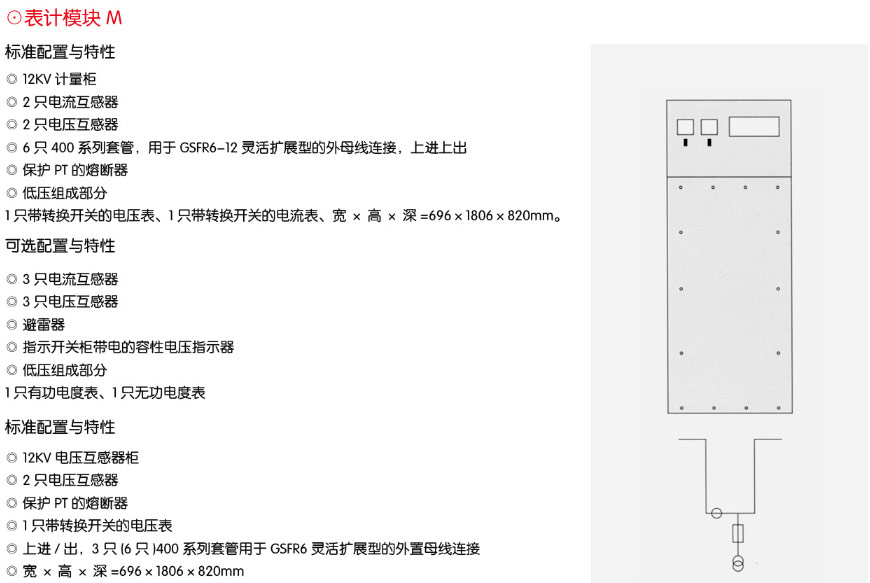

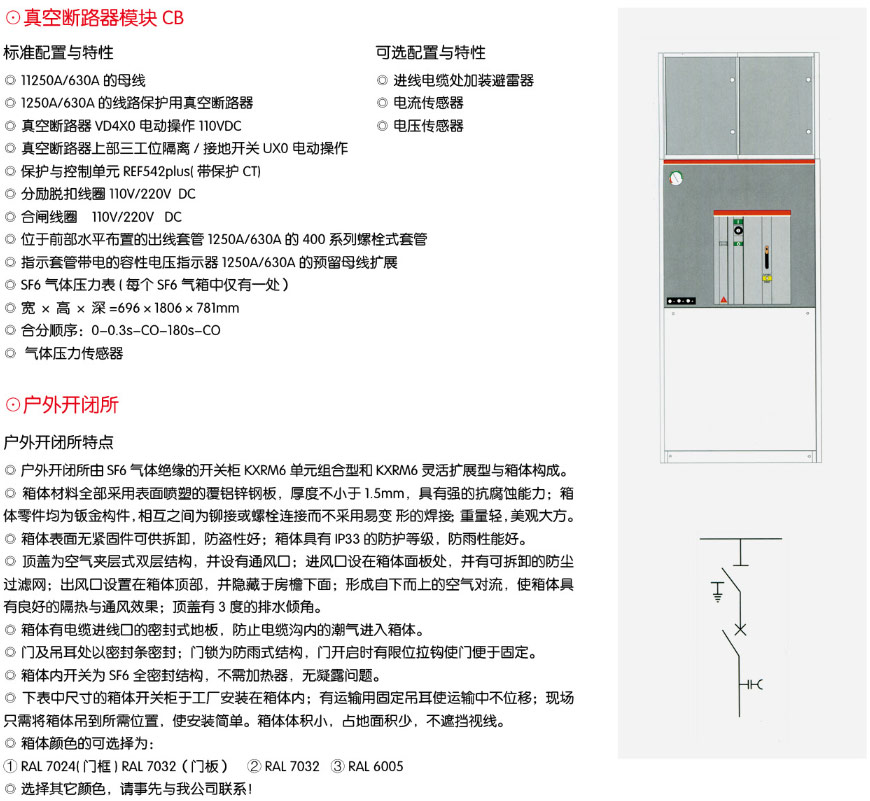

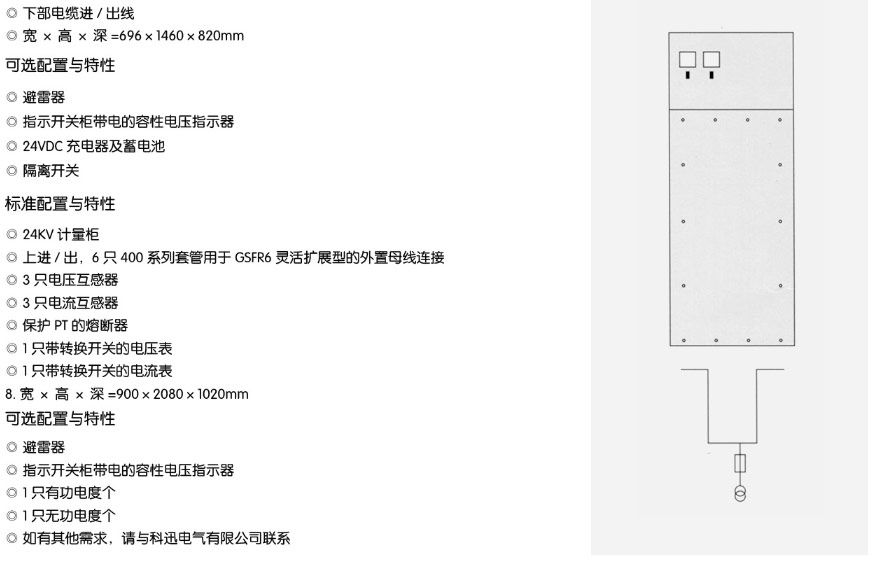

☉ 標準配置與特性

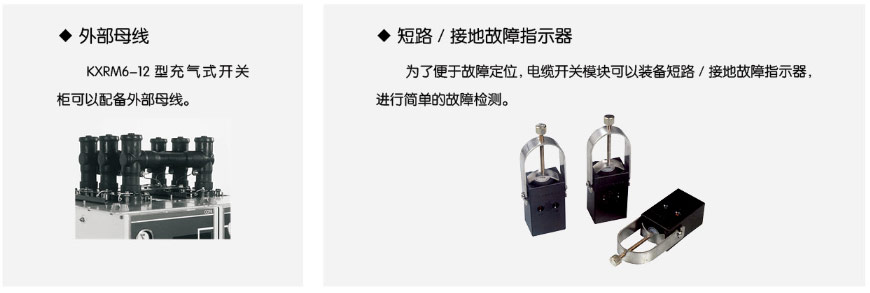

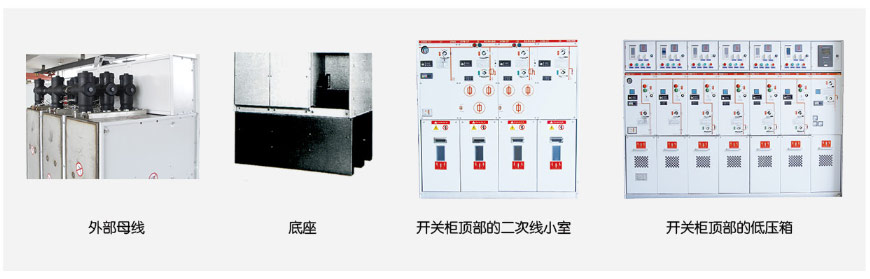

1.外部母線
可以配備外部母線
2.底座
可以安裝在單獨的底座上。該底座的設計在兩端和后面都預留了電纜入口。
兩種不同的高度分別為272mm+450mm可供選擇。

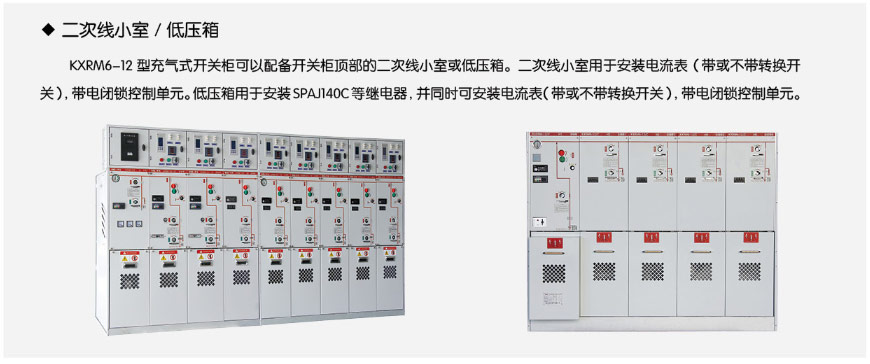

3.二次線小室、低壓箱
可以配備開關柜頂部的二次線小室或低壓箱。二次線小室用于安裝電流表（帶或不帶轉換開關1，帶電閉鎖控制單元。低壓箱用于安裝SPAJl40C、REF等繼電器，并同時可安裝電流表（帶或不帶轉換開關），帶電閉鎖控制單元。

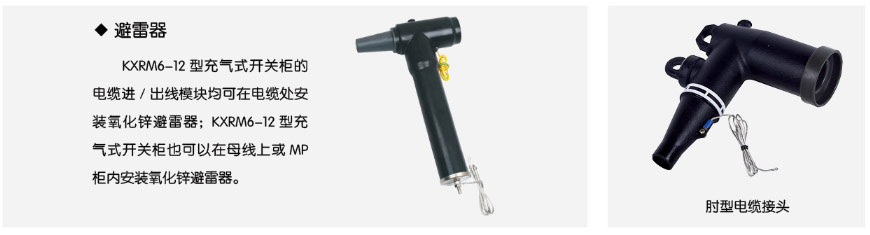

4.避雷器
電纜進/出線模塊均可在電纜處安裝避雷器，也可以在母線上或M柜內安裝避雷器。

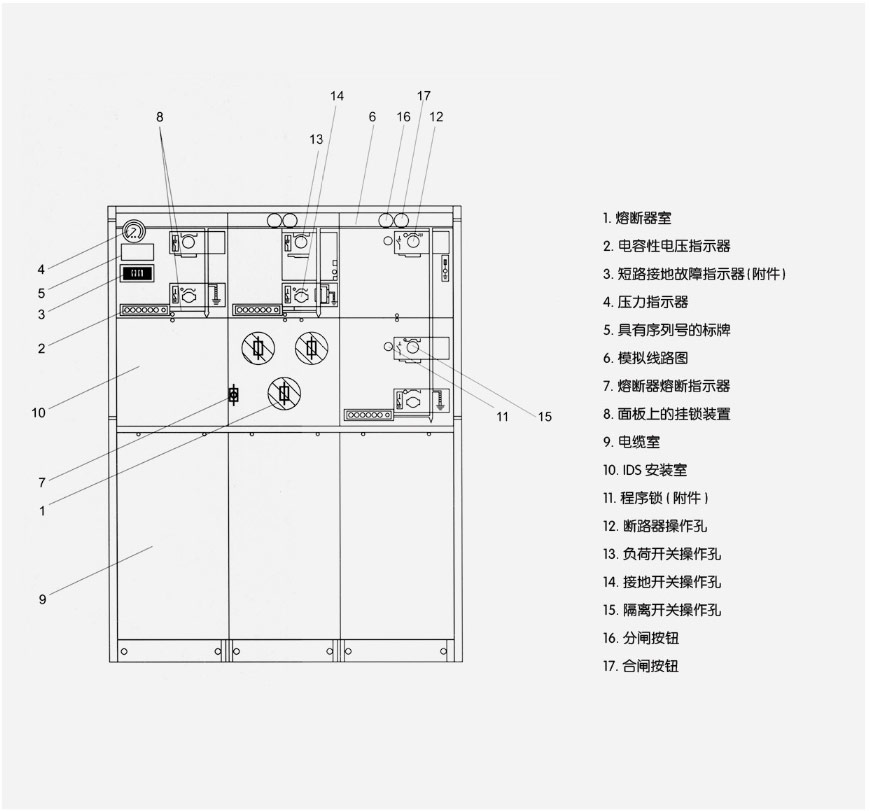

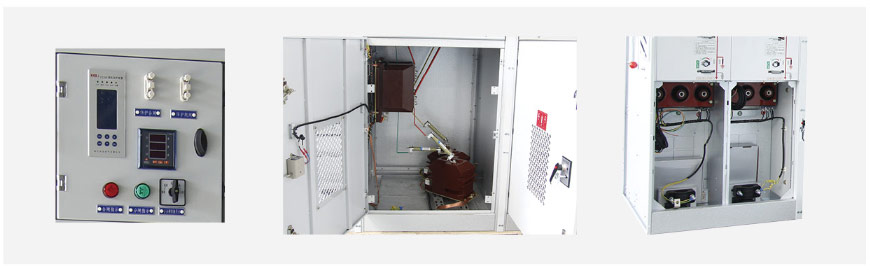

☉ KXRM6開關柜結構圖

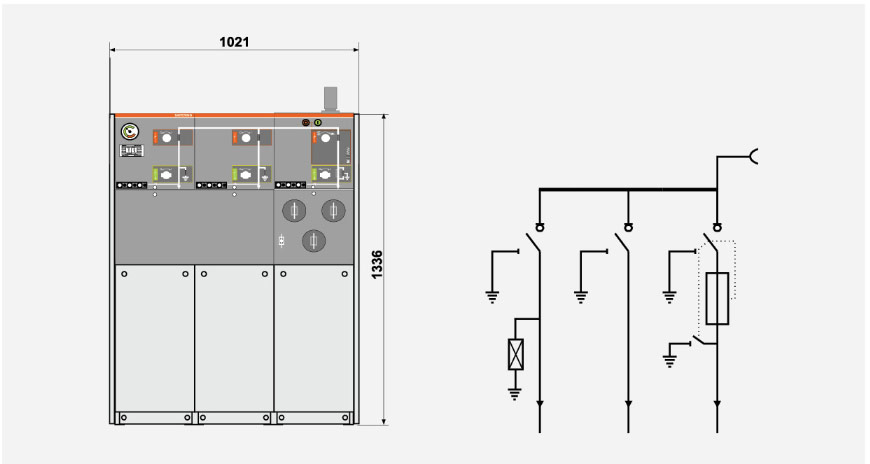

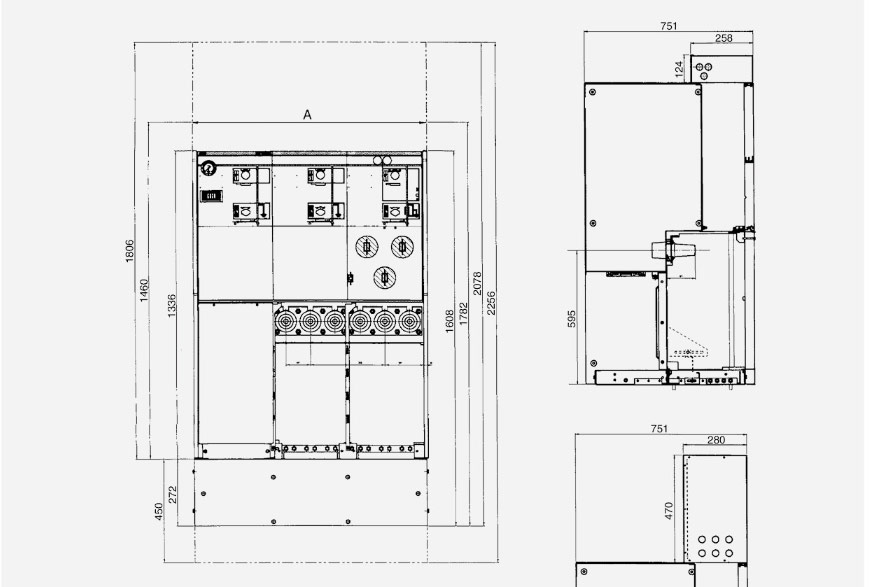

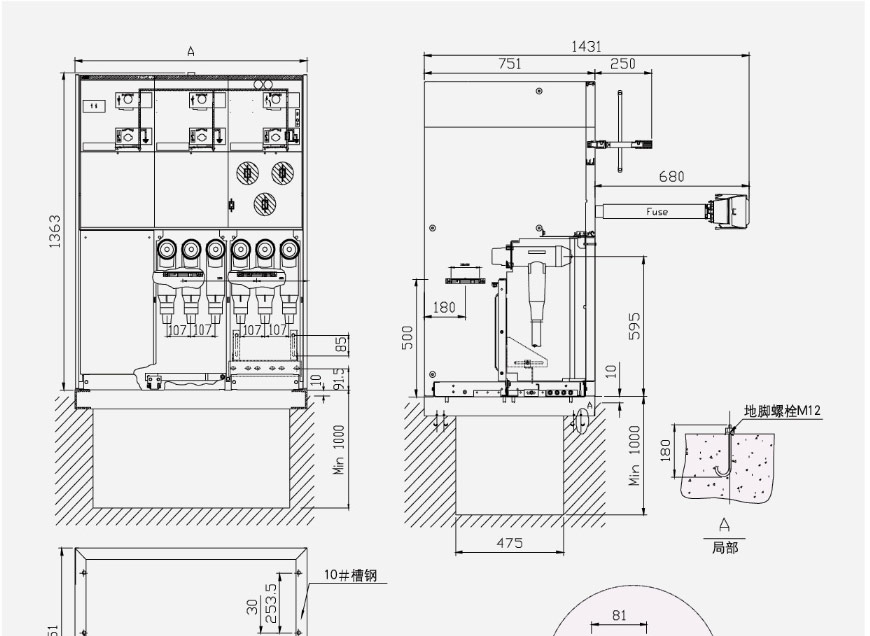

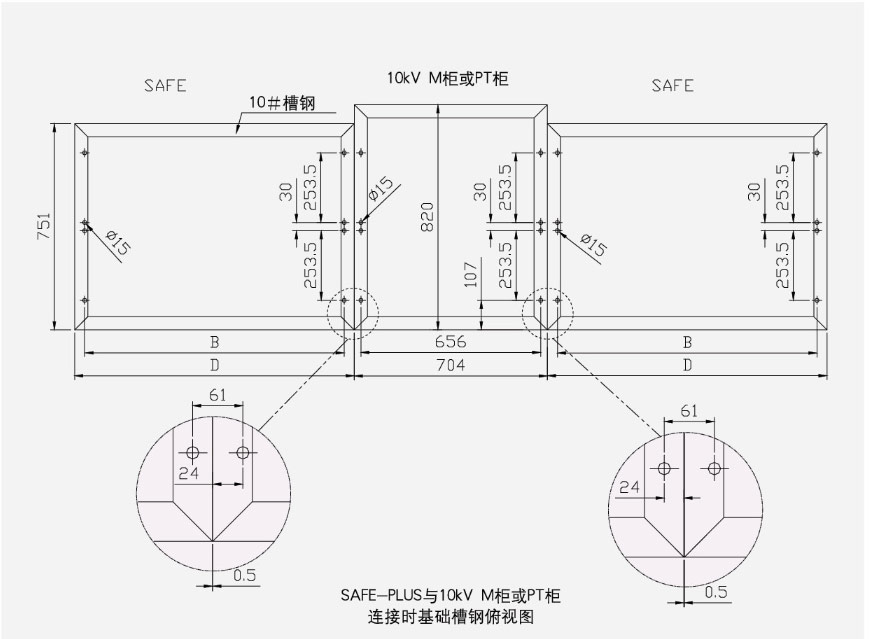

☉ KXRM6-12型開關柜結構及尺寸

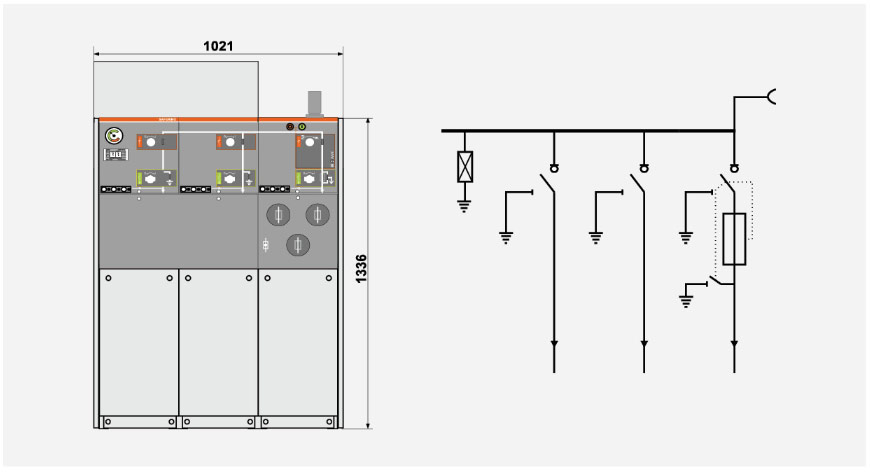

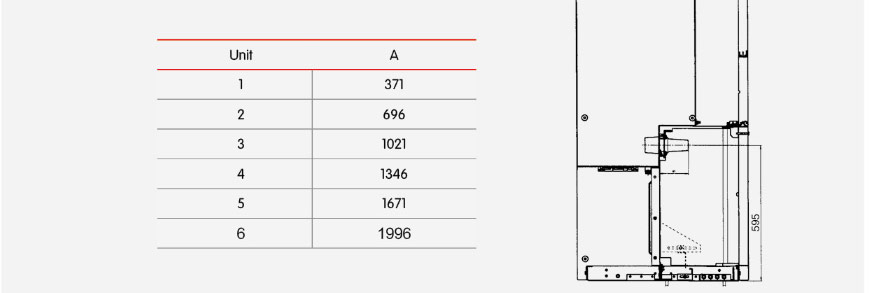

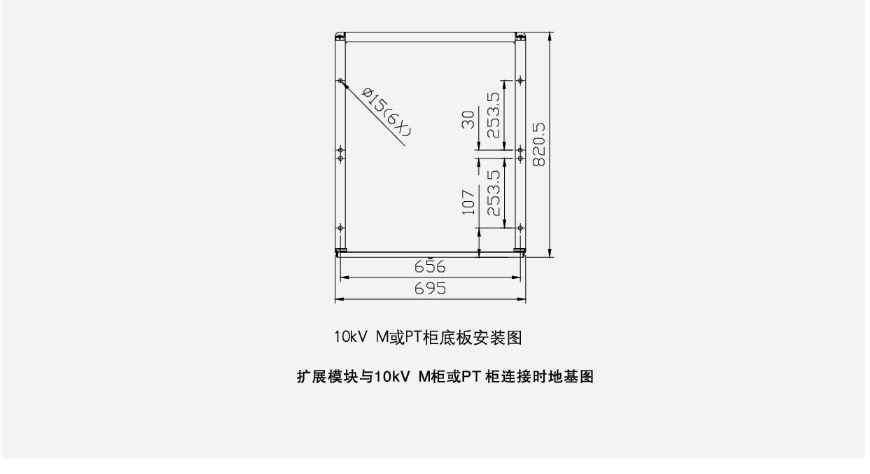

☉ KXRM6-12型開關柜結構及尺寸

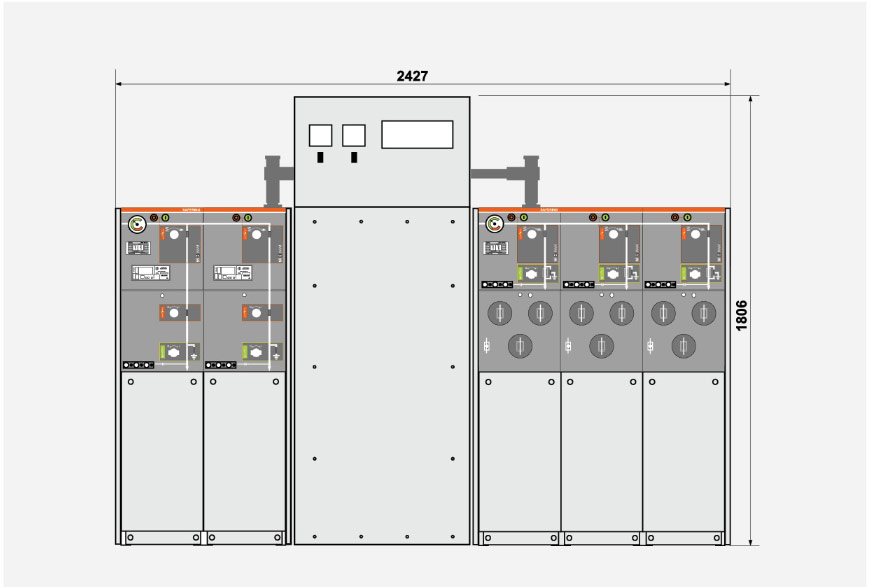

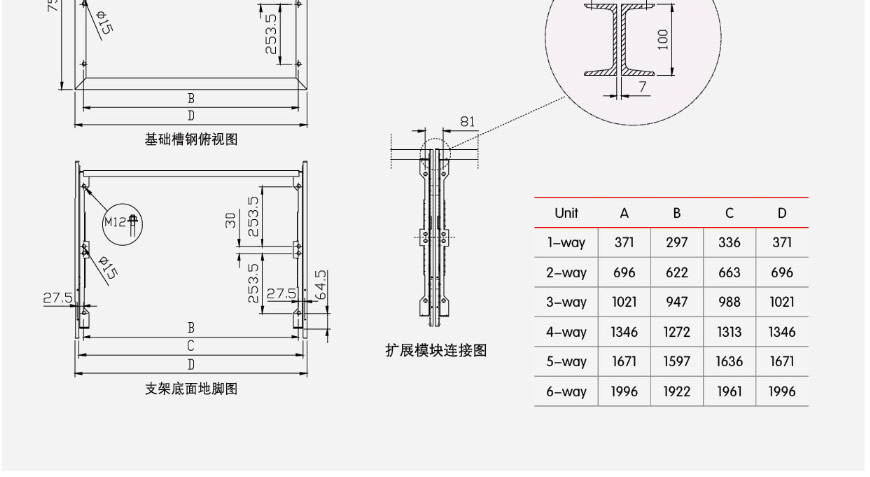

☉ KXRM6-12型開關柜結構及尺寸
