☉ 使用條件

科迅公司生產的美式電纜分支箱，以其優良的性能，規范化的設計，優美的外觀，廣泛應用于電纜配電網系統中的電纜化工程設備，在各大工業園區、居民小區、城市人口密集區、商業中心以及高層建筑等各種場所得到普遍認同。它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A支回路兩種。600A主回路采用旋入式螺栓固定連接；200A分支回路采用拔插式連接，且可以帶負荷拔插。

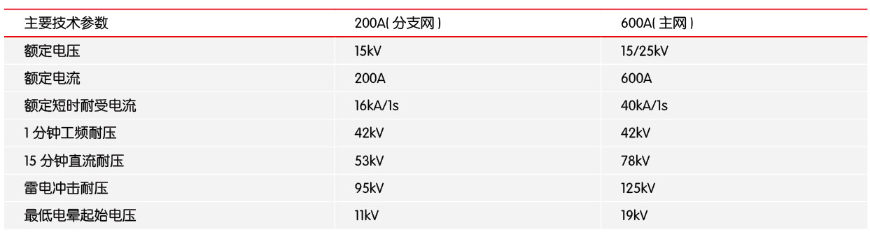

☉ 技術參數

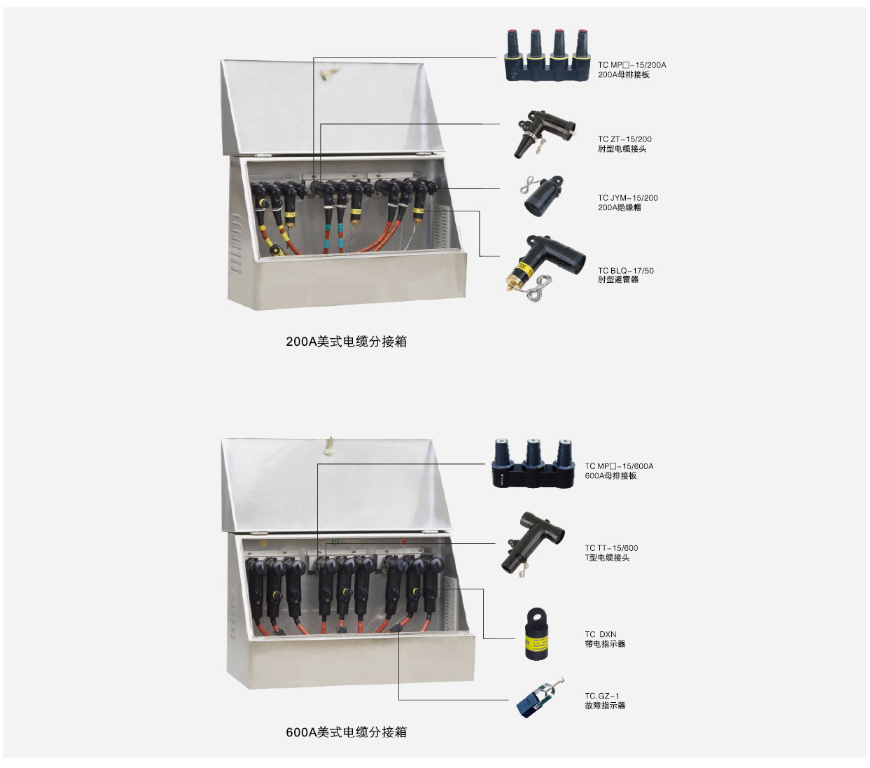

☉ 美式電纜分接箱結構示例圖

如果因場地所限，不能放置電纜分接箱，則可由電纜接頭直接組合，構成多路電纜分支（不需要母排，連接方法見下例）放置在電纜溝內或其他地點。實例一四路進出線（2×600A+2×200A）每組由兩只T-Ⅱ型電纜接頭，兩只肘型接頭和一只中間連接頭組成。T-Ⅱ型電纜接頭200A側接肘型電纜接頭（另一側接全絕緣氧化物避雷器）。

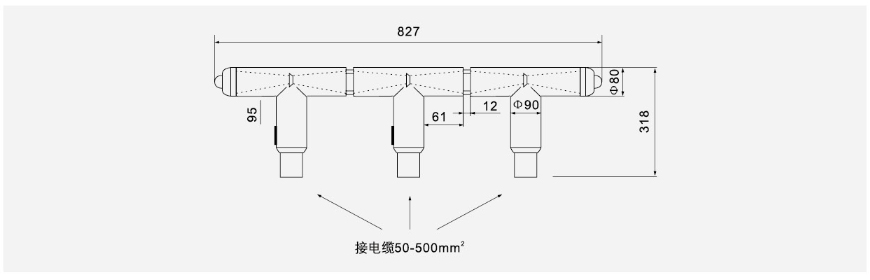

尺寸實例見下圖：

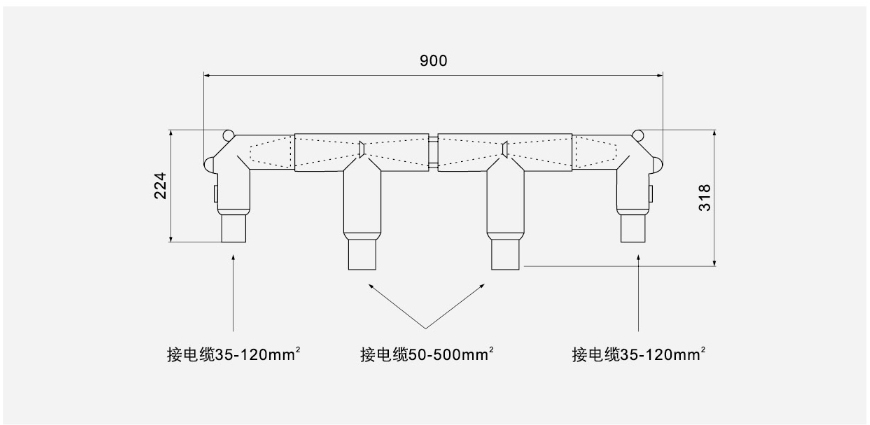

實例二三路進出線（3x600A）

每相由三只T型電纜接頭和兩只中間連接接頭組成。尺寸及實例見下圖：

☉ 美式電纜分接箱結構示例圖

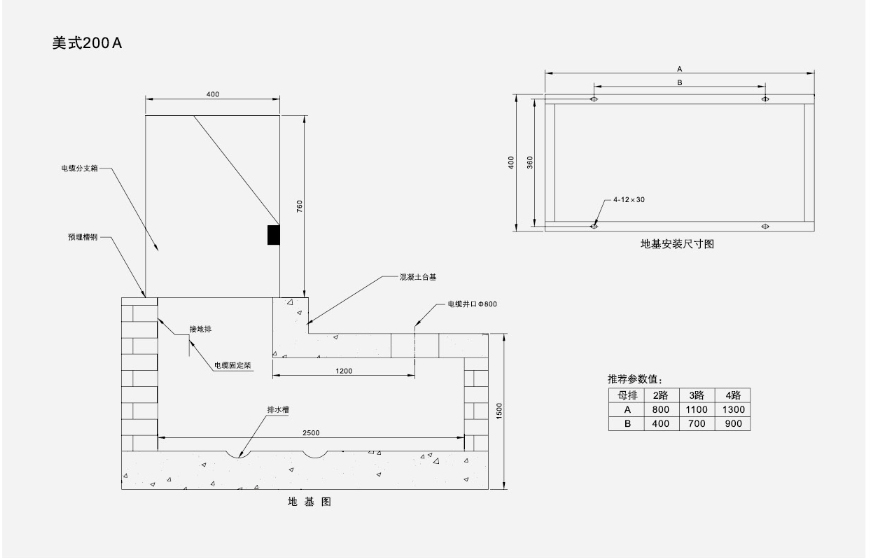

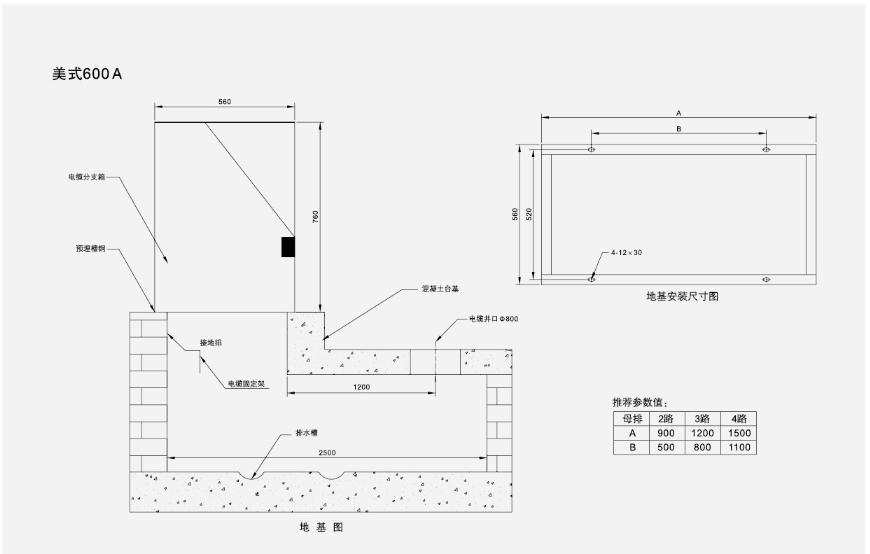

☉ 美式電纜分支箱地基圖
