具有柜體體積?。▋H普通開關柜體積的50%），斷路器性能好，可靠性高，“五防”聯鎖機構可靠、簡單等優點。

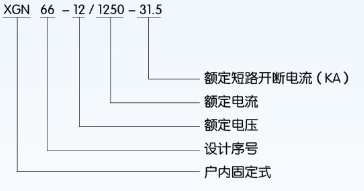

☉?型號及含義

☉?技術參數

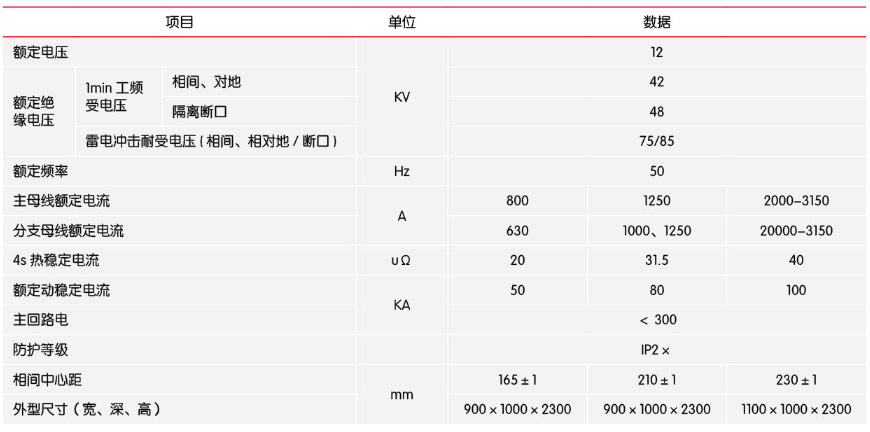

?開關柜主要技術參數

注：若采用840寬，則需加絕緣隔板。

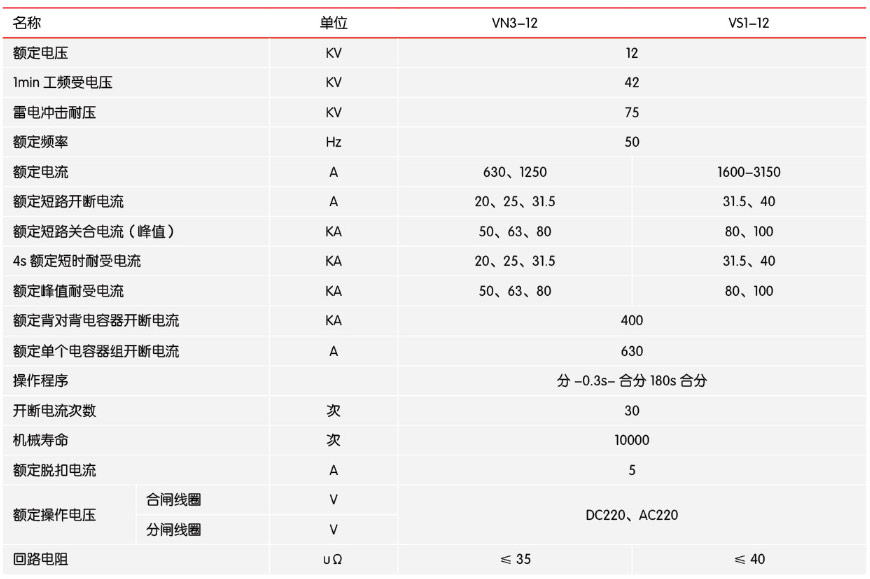

??ZN73-12型真空斷路器主要技術參數

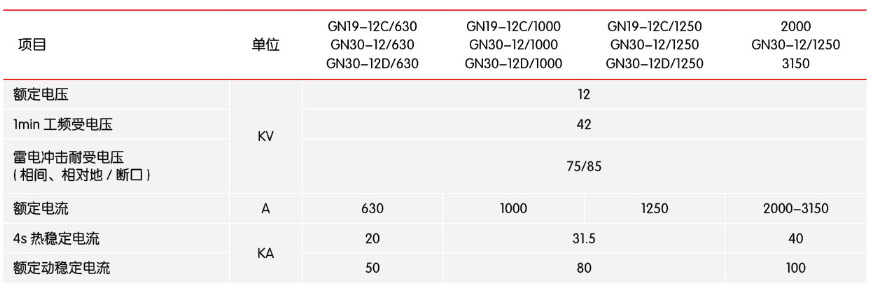

隔離開關技術參數見表

☉?主要用途和適用范圍
開關柜適用于3.6-12KV三相交流50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用，并具有對電路進行控制，保護和監測等功能，可適用在各類型發電廠，變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉站中。

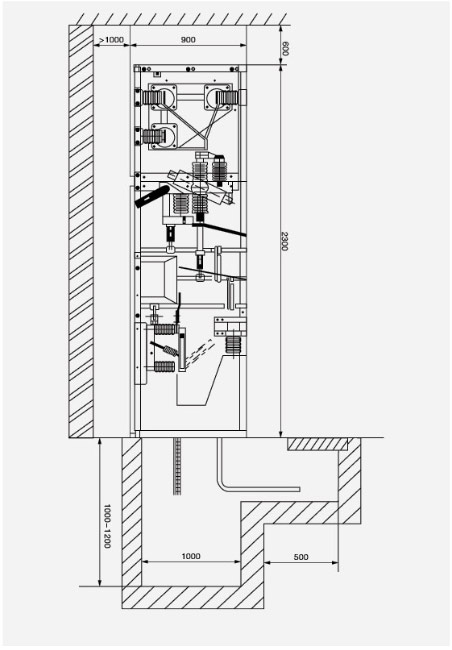

☉?電纜進出線的布置參考圖

☉?產品結構

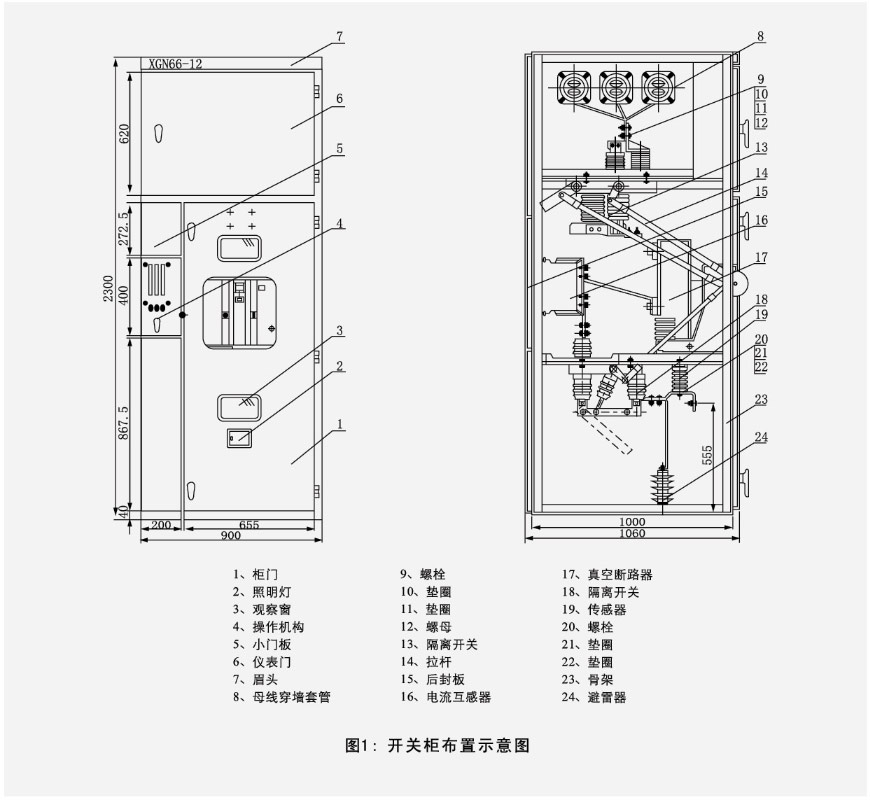

1、柜示意圖見左下圖
2、開關柜為箱式固定式結構，柜體由覆鋁鋅板經多重折彎后組裝而成。開關柜后上部為主母線室，室頂部沒有壓力釋放裝置，前上部為低壓室，小母線可從室底部用電纜連接，或在室頂布置銅管或鋼棒；開關柜中下部通；母線室通過GN30型旋轉式隔離開關與中下部保持電氣連接；中部安裝真空斷路器，下部安裝接地開關和出線側隔離開關；后部安裝電流互感器，電互感器，避雷器，一次電纜從柜后下部出線；柜底布置有接地母線，貫穿于整排開關柜；隔離開關與接地開關在柜前右部操作。

☉?主要結構和特點????

☉?安裝

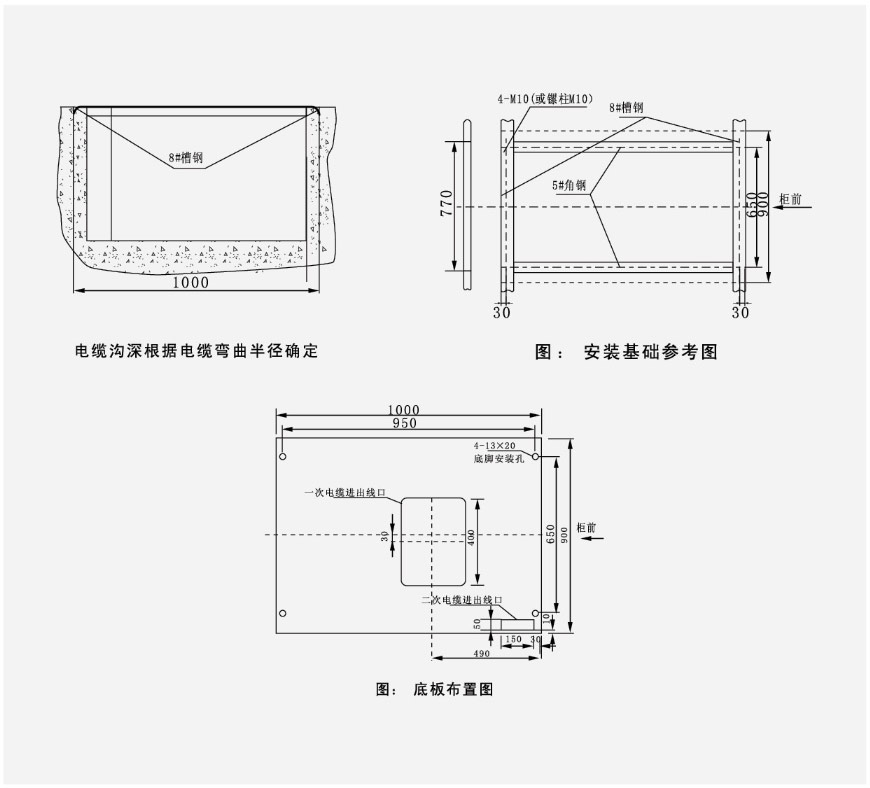

1、安裝基礎參考下圖，基礎槽鋼突出地在1-3mm、每米范圍內不平度不超過1.5mm，全長范圍內不超過5mm。
2、將開關柜按順序放置于基礎上，調整好安裝的位置，然后用M12螺栓或者用點焊方法進行固定死，柜與柜間用M8螺栓并緊。
3、拆開后蓋板安裝主母線和一次電源，端子接觸面應注意清理干凈并涂中性凡士林，安裝好后封堵電纜孔。
4、連接柜間接地母線，使沿開關柜排列方向連成一體，檢查工作接地和保護接地是否有遺漏，接地回路是否連接導通，工作接地電阻應不大于1000 uΩ，保護接地電阻應不大于4Ω。
5、安裝二次電纜，電纜由柜前底部引入，順測壁進入低壓室，分接于端子排上；或由柜頂二次小母線上引入低壓室，裝好后封堵電纜孔。
6、清理柜內灰塵雜物。
