☉ 概述

作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜符合GB/T11022-1999、GB3906-2006及DL404-1997等標準。

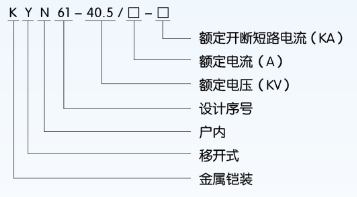

☉ 型號及含義

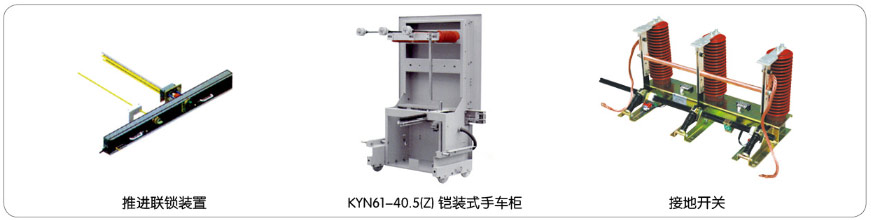

☉ 結構特點

1.柜體結構采用組裝式，斷路器采用手車落地式結構；
2.配用全新型復合絕緣真空斷路器，并具有互換性好更換簡單之特點；
3.手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構；
4.所有的操作均可在柜門關閉狀態下進行；
5.主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能；
6.電纜室空間充裕，可連接多根電纜；

7.快速接地開關用于接地和回路短路；
8.外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X；
9.產品符合GB3906-1991.DL404-1997及參照采用國際IEC-298標準。

☉ 使用環境條件
◆ 環境溫度上限+40℃，且24小時內測得的平均值不超過35℃，下限-15℃；
◆ 海拔高度：海拔不超過1000米；
◆ 相對濕度：日平均值不超過95%，月平均值不超過90%；
◆ 地震烈度：不超過8度；

◆ 水蒸汽壓力：日平均值不超過2.2kPa，月平均值不超過90%。

☉ 技術參數

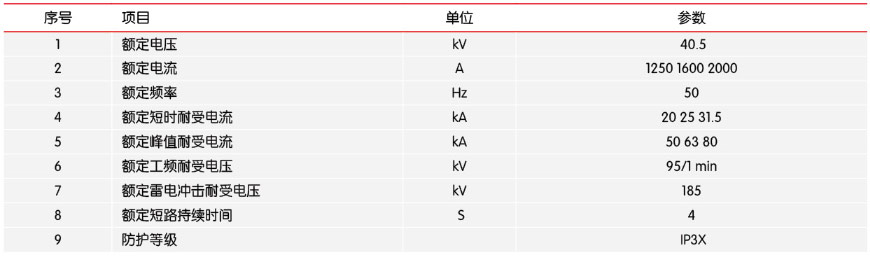

真空開關柜主要技術參數

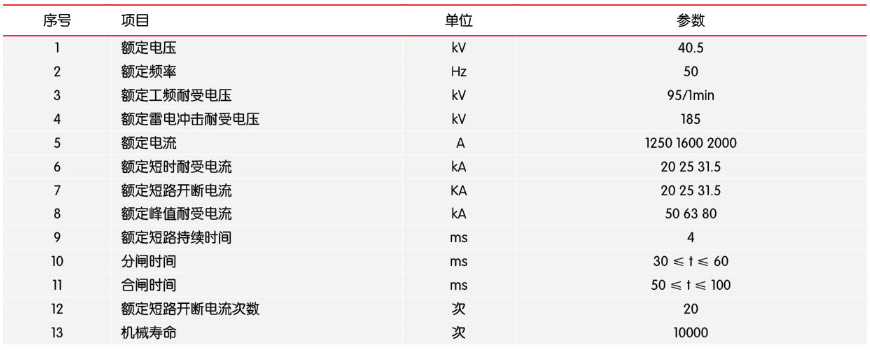

真空斷路器主要技術參數

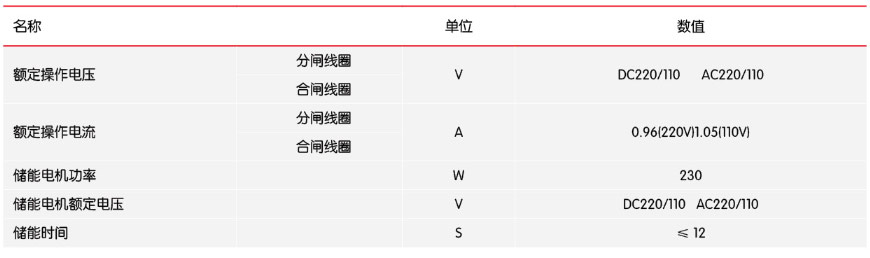

彈簧操動機械主要技術參數

☉ 開關柜結構特點
開關柜按GB3906-1991和IEC298中鎧裝式金屬封閉開關設備標準而設計。整體由柜體和可抽出部分（手車）兩部分組成。柜體結構為組裝式，用螺栓栓接組合成型。用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X，各隔室間防護等級為IP2x，并且所有金屬結構件可靠接地，主回路系統的各隔室有獨立排氣的壓力釋放通道。

1.外殼與隔板
開關柜的外殼和隔板是用冷軋鋼板經數控機床加工和折彎之后栓接而成。因此裝配好的開關柜能保證結構尺寸的統一性。開關柜被隔為斷路器室、主母線室、電纜室和繼電器儀表室，各部分以接地的金屬隔板分隔。

2.手車
手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有互換性。
手車在柜內有試驗/隔離位置和工作位置，每一位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動。

3.斷路器隔室
斷路器隔室內安裝了特定的軌道供手車移動。斷路器在試驗位置與工作位置之間移動時，隔離活門自動打開或關閉，保障了工作人員不觸及帶電體。手車可在柜門關閉的情況下被操作，通過觀察窗可看到手車在柜內所處的位置，同時看到手車上的任何功能標志。

4.母線小室
主母線從一個開關柜引至另一個開關柜通過分支小母線和靜觸頭盒固定，在穿越鄰柜側板時用母線套管固定。全部母線采用復合絕緣方式。

5.電纜隔室
電纜室內可安裝PT、接地開關、避雷器和多根電纜。

6.繼電器室
繼電器室內板和面板可安裝控制、保護元件、計量、顯示儀表、帶電監測指示器等二次元件。

7.聯鎖裝置
開關柜具有可靠的聯鎖裝置，切實保障了操作人員及設備的安全：

當接地開關在分閘位置時，手車才能從試驗/隔離位置移至工作位置；且后門不可打開，防止了誤入帶電間隔。
當手車完全拉出柜外時或手車在柜內試驗/隔離位置且接地開關聯鎖解鎖時，可以進行接地開關合閘操作；手車在工作位置時，不能閉合接地開關。防止了帶電誤合接地開關，阻止了接地開關處在閉合位置時將手車移至工作位置。
斷路器手車在試驗/隔離位置或工作位置時，才能操作斷路器；且斷路器合閘后，手車無法移動，防止了帶電負荷誤推拉斷路器。各柜體間可裝電氣聯鎖。

8.接地裝置
在電纜室內，單獨設有6×50mm2的接地母線，此母線能員穿相鄰各柜，與柜體良好接觸。

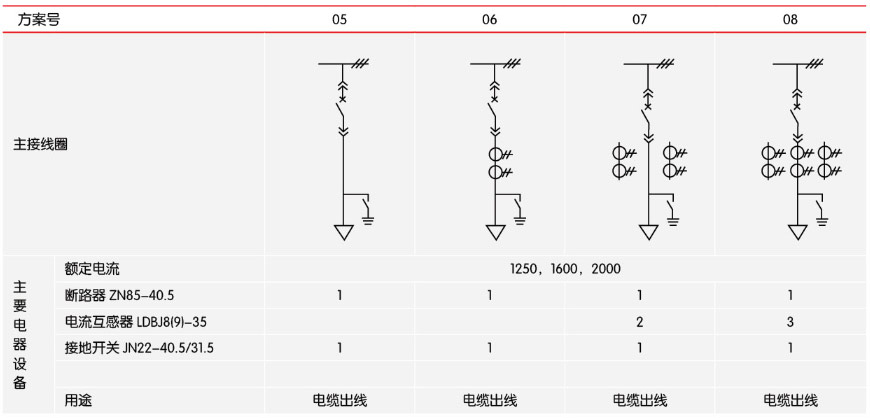

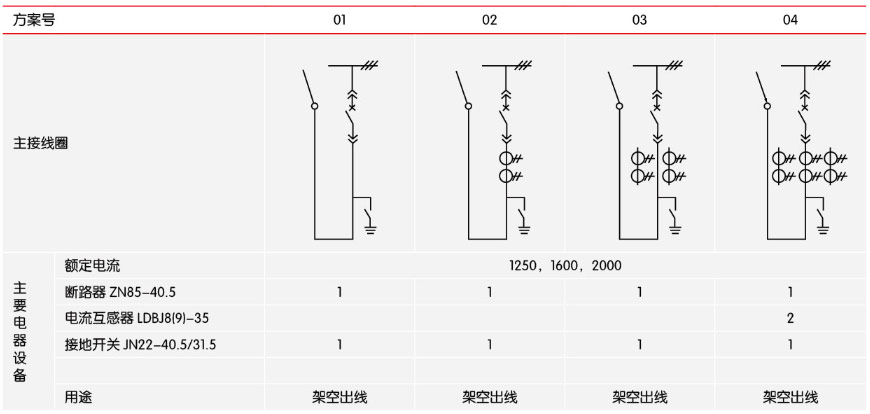

☉ 主接線方案
開關柜的一次接線方案有27個常用典型方案，能滿足用戶電纜進出線、架空進出線，聯絡及測量、保護等的需要，若有不同與現有方案的其他方案的需要，請與廠方協商。

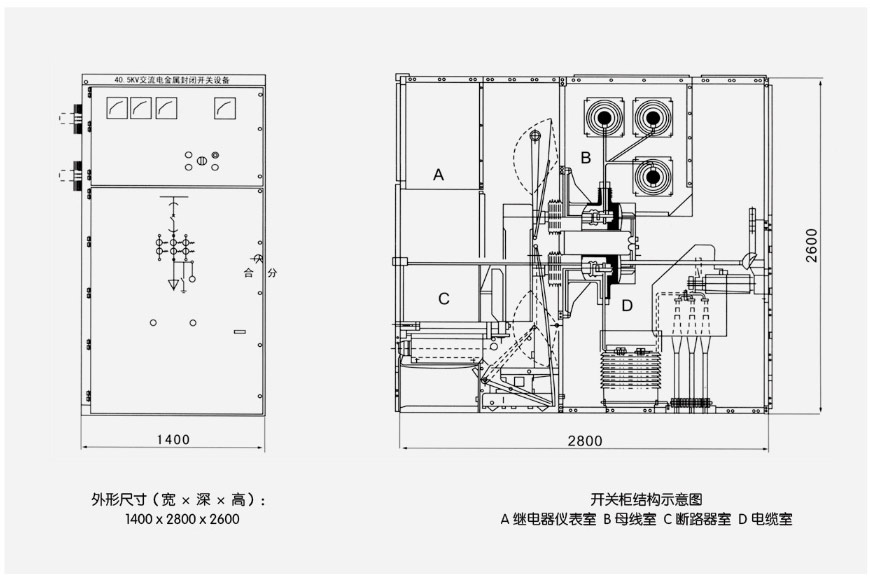

☉ 開關柜結構外形尺寸和示意圖

☉ 開關柜安裝
1.電器室的高度：≥4500mm；

2.柜后距墻距離：≥1500mm；
3.基礎構架的平面度：≤1mm/m2；
4.基礎預埋槽鋼高出地面部分不得超過3mm；
5.可用螺栓或焊接方式固定在基礎上；
6.開關柜重量約1800Kg；
7.開關柜操作走廊寬度（單列）：≥3000mm，雙列（面對面）≥4000mm。

☉ 產品一致性
◆ 一次線路主方案編號、單母線系統圖、排列圖及平面布置圖；

◆ 二次回路電氣原理圖及端子排列圖；

◆ 開關柜電器元件的型號、規格及數量；
◆ 主母線、分支母線的規格及材質；
◆ 備品、備件的名稱及數量；
◆ 特殊要求同廠方商定。
◆ 因產品技術需不斷改進，所有數據應以本廠技術部門最新確認為準，如有變動，恕不另行通知。

☉ 訂貨須知
用戶訂貨時應提供下列技術資料：
◆ 主接線方案圖、用途和單線系統圖；額定電壓；額定電流；額定短路開斷電流；配電室平面布置圖及開關設備的排列配置圖等。
◆ 標明進出線電纜的規格。
◆ 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。
◆ 開關設備內主要電器元件的型號、規格及數量。如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量、母線橋的跨度、距地高度等具體要求數據。
◆ 開關設備應用在特殊環境時，應在訂貨時詳細說明。
◆ 其他特殊要求。

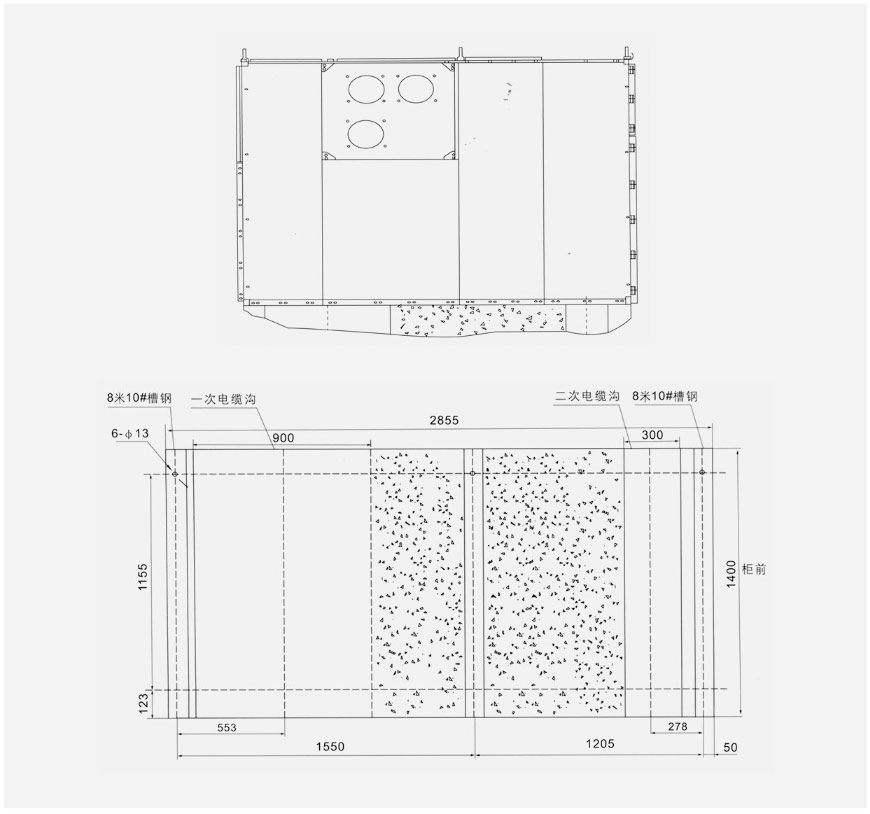

☉ 開關柜安裝基礎示意圖
