☉ 適用范圍

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

☉ 型號及含義

☉ 使用環境條件
◆ 周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃；
◆ 戶內安裝使用、使用地點的海拔高度不得超過2000m；
◆ 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對溫度（例如+20℃時為90%）考慮到由于溫度的變化可能會偶然產生疑露的影響；
◆ 設備安裝時與垂直面的傾斜度不超過5°：
◆ 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
◆ 用戶有特殊要求時可與制造廠協商解決。

☉ 電氣性能

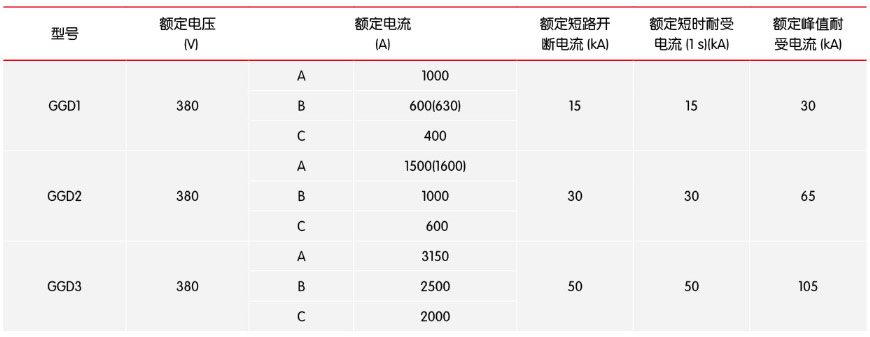

◆ 基本電氣參數

◆ 主電路方案
GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）。
其中：GGD1型49個方案123個規格
GGD2型53個方案107個規格
GGD3型27個方案68個規格
主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流至3150A，適合2000kVA及以下的配電變壓器選用。
此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電寄補償柜，其主電路方案4個，共12個規格。

◆ 輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分，BGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LM23D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

◆ 主母線
考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造樣機并通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。
母線的搭接面均采用塘錫工藝處理。

◆ 電器元件選擇
（1）GGD柜主要采用國內已能批量生產的較先進的電器元件，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10D、D220等，不選用已淘汰的產品。
（2）HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足BGGD柜獨特結構的需要而設計的專用的元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
（3）如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
（4）為進一步提高主電路的動穩定能力，NLS 設計了GGD柜專用的ZM型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型Pp0合金材料熱塑成型，絕緣強度高、自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒式模壓結成本低、強度高，解決了老產品爬電距離不夠的缺陷。

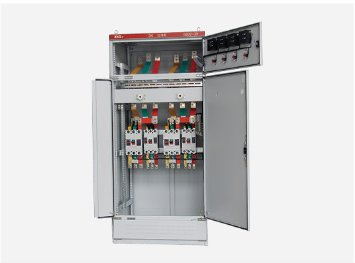

☉ 結構特點
1.GGD型交流低壓配電柜的柜體采用通用柜的形式，框架用8MF冷彎型鋼經局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高，可以使工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。
2.GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱氣上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
3.GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。
4.柜門用轉軸式活動鉸鏈與框架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5.裝有電器元件的儀表門用多股軟銅線與框架相連，柜內的安裝件與框架間用滾花螺釘連接，整柜構成完整的接地保護系統。
6.柜體面漆選用聚脂桔形烘漆，具有附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
7.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
8.柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20-IP40之間選擇。

☉ 安裝與使用
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，放置于適當?shù)膱鏊?br /> 1.產品安裝
產品的安裝應按安裝示意圖進行（見附圖2），基礎槽鋼和螺栓由用戶自備，主母線整排鍍錫安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后用螺栓堅固。

2.產品在安裝完畢后投入運行前需進行如下項目的檢查與試驗
（1）.檢查柜體面漆有無脫落，柜內是否干燥，清潔。
（2）.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
（3）.主要電器的主輔觸頭的通斷是否可靠、準確。
（4）.儀表指示與互感器的變比及極性是否正確。
（5）.母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。
（6）.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否可靠準確。
（7）.電路的接點是否符合電器原理圖要求。
（8）.保護電路系統是否符合要求。
（9）.用500伏兆歐表測量絕緣電阻值不得低于1兆歐。

3.使用注意事項

（1）.本產品為不靠墻安裝，單面（正面）操作，雙面開門維修低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。
（2）.空氣斷路器經過多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。

☉?產品成套性
制造廠供貨時應提供下列文件及附件：
1.裝箱清單
2.產品合格證

3.使用說明書
4.出廠試驗報告

5.有關電氣圖紙
6.柜門鑰匙，操作手柄及合同單規定的備品備件。

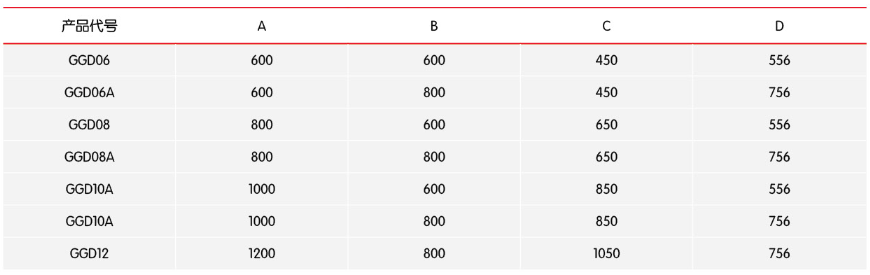

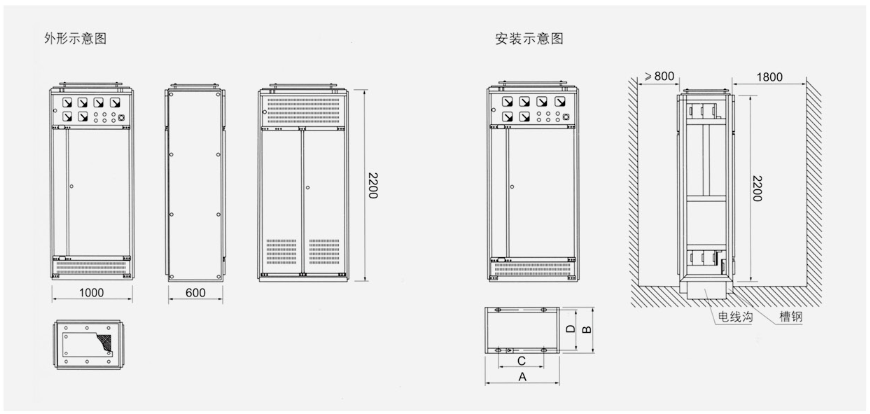

☉?外形與安裝示意圖
