☉?適用范圍

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

☉?特點

☉?正常使用條件
◆ 海拔不超過2000m；
◆?周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃；
◆?大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%；
◆?沒有火災.燥炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
◆?與垂直面傾斜不超過5°；本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內（不超過24h）不超過+70℃；如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

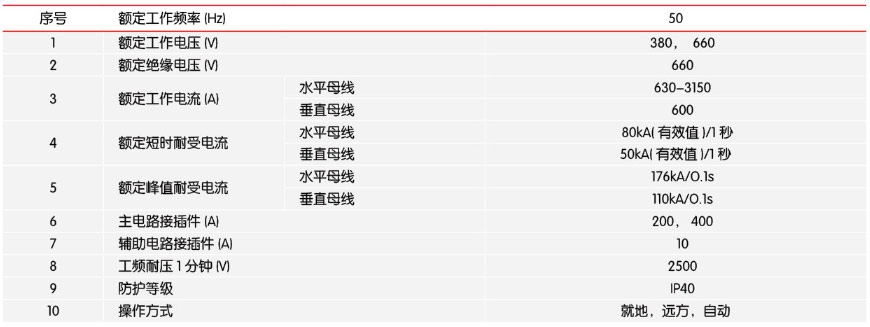

☉?主要技術參數

☉?結構特征
本系列產品的基本柜架為組合裝配式結構.柜架的全部結構件通過螺釘緊固互相連接成基本框架.再按需要加上門、檔板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
1.框架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2.框架及零部件安裝孔按模數E=20mm變化。
3.內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。
4.在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。在一般情況下，PC單元帶有有翻排的主電路（包括母聯），額定電流在630A-1600A時，占據一個外形尺寸為800×1000×2200（寬x深x高）的柜體。沒有翻排的主電路占據一個外形尺寸為800×800×2000（寬、深、高）的柜體。額定電流在1600A-3150A時，占據一個外形尺寸為1000×1000×2200（寬x深x高）的柜體。沒有翻排的主的柜體。額定電流在1600A-3150A時，占據一個外形尺寸為1000×1000×220（寬×深×高）的柜體。沒有翻排的主電路占據一個外形尺寸為1000×800×2200（寬x深x高）的柜體。動力中心（PC）饋電柜結構與進線柜相似，饋電電流在630A-1600A時，一個1000×1000×2200（寬×深x高）的柜體可裝二個回路，為上下布置安裝。
5.電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出線區域，柜體外形尺寸為800/500/2200（寬/深/高），當柜體為離墻安裝時，柜體寬度為600mm，電纜出線區在柜體的后部，柜體的外形尺寸為600×800（1000）×2200（寬x深x高）。柜體深度有800和1000二種，我們建議用戶選用1000深的柜體，以與PC柜深度統一當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。

6.抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
7.在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。

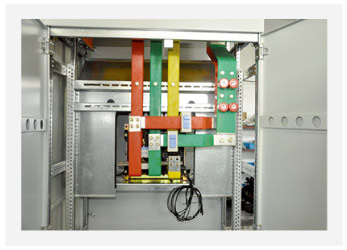

8.母線系統柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線，柜與柜之間的水平母線采用連接塊搭接，垂直母線采用聚碳酸脂工程塑料外殼封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安?，保護母線（PE）設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。
9.在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
10.柜體外殼防護等級為IP40。

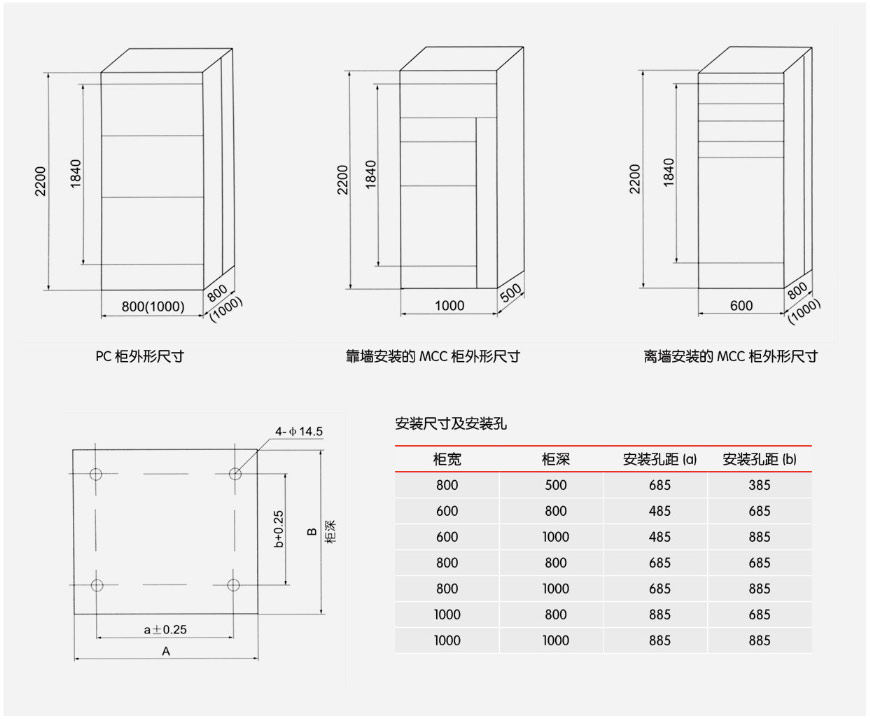

☉?外形尺寸安裝尺寸

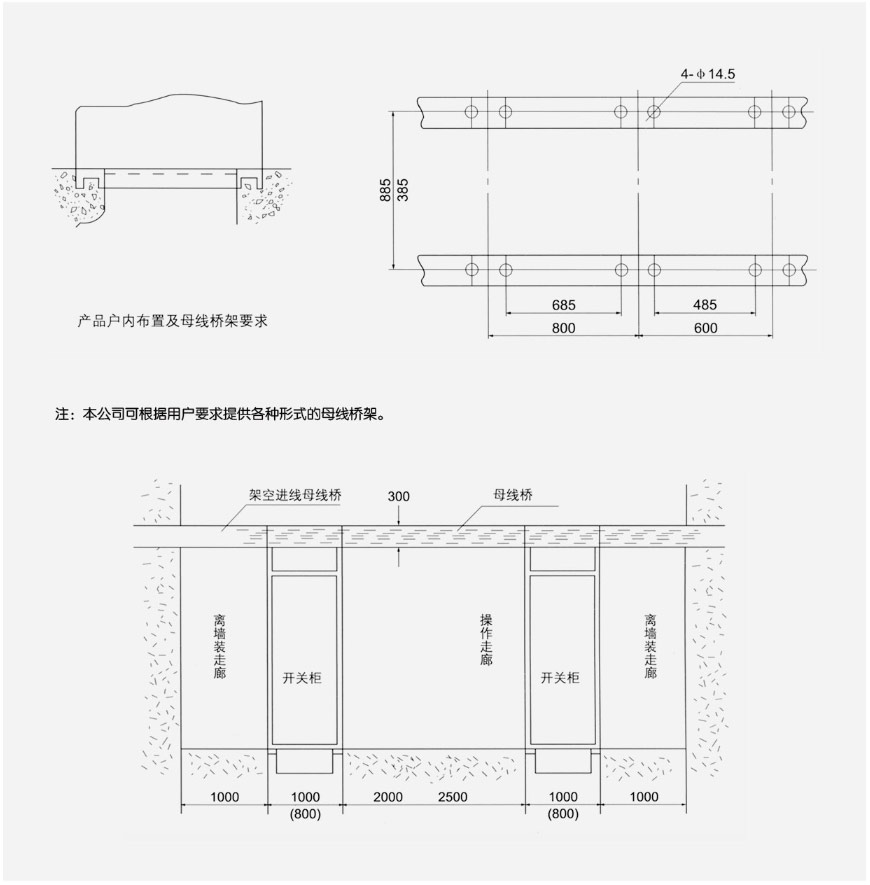

☉?產品安裝基礎示意圖

☉?特別提示
1.本產品在安裝時，柜與柜之間的水平線線應連接牢固可靠。
2.本產品的門與主開關有聯鎖功能，即只有在斷電的倩況下門才可能打開，本產品的其它側面為螺釘封板，與主開關沒有聯鎖功能。故請用戶在拆開本產品側板檢修時，務必?cái)嚅_電源。
3.非專業人員請勿打開柜體維護檢修。
